Описание

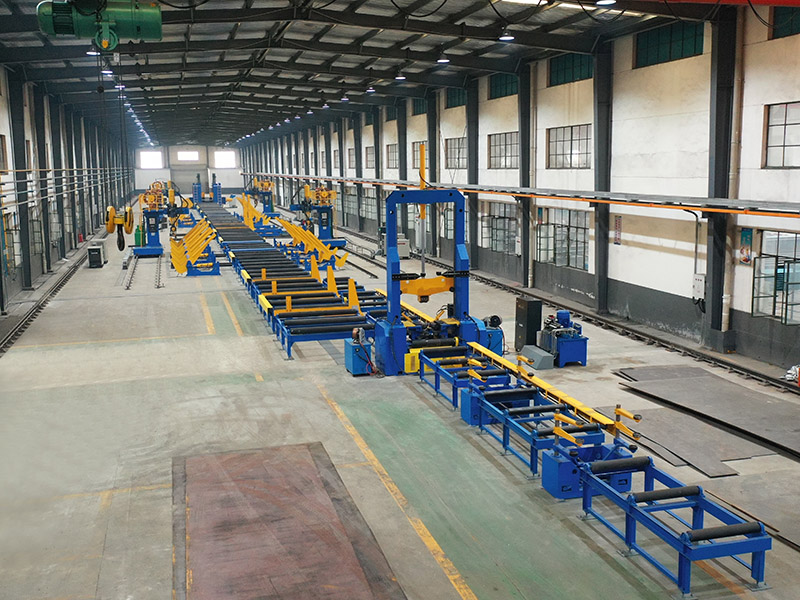

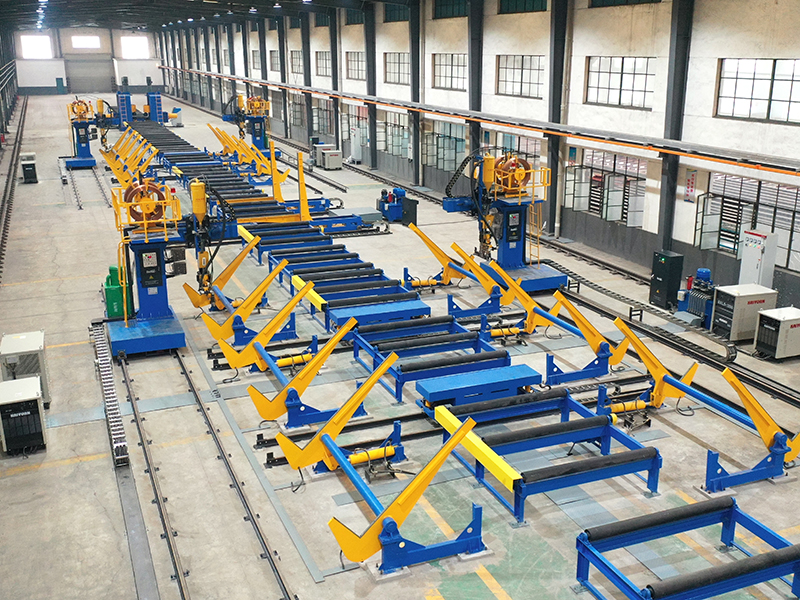

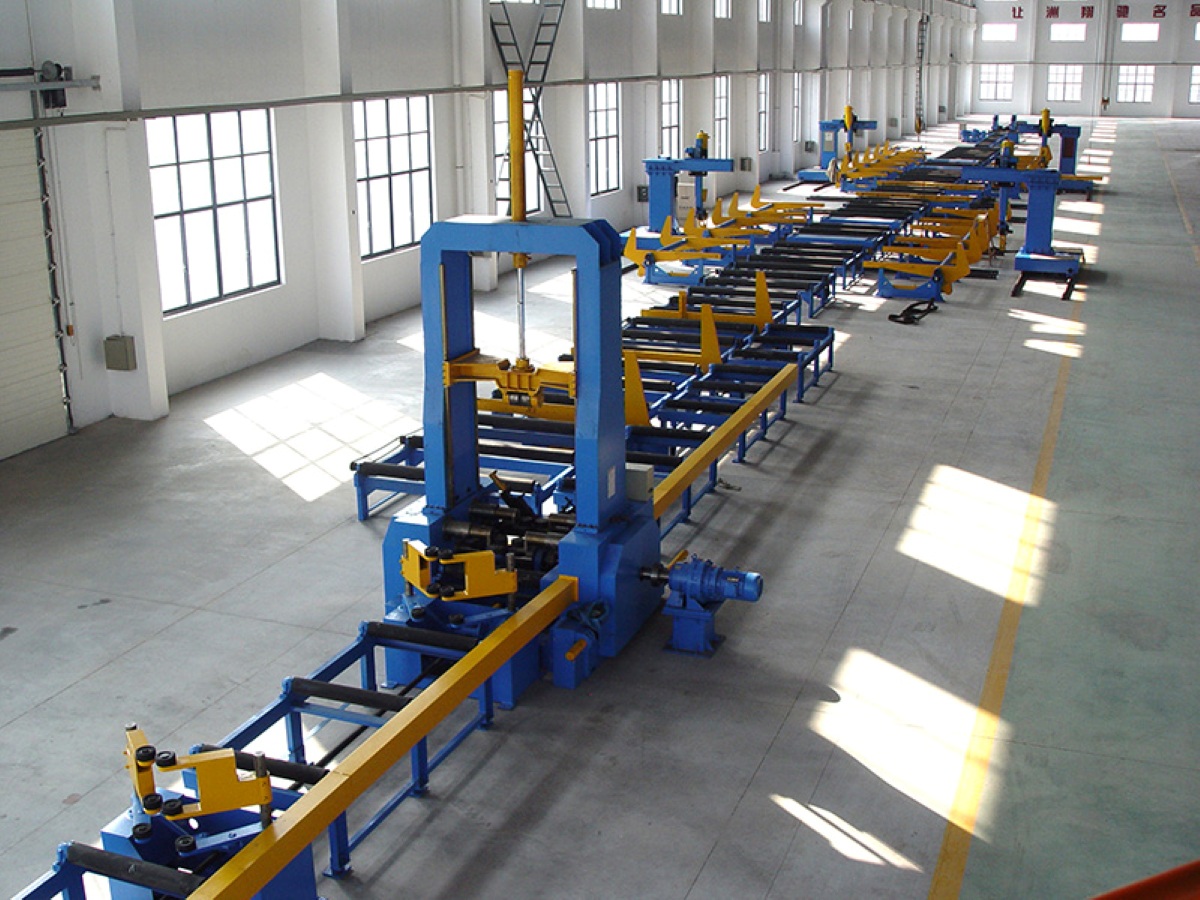

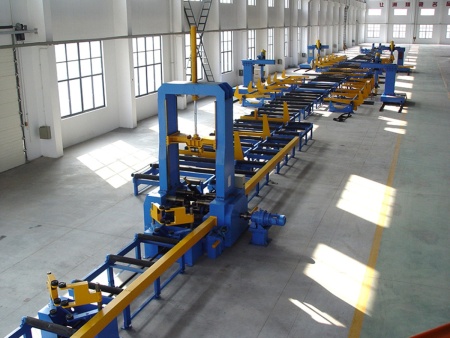

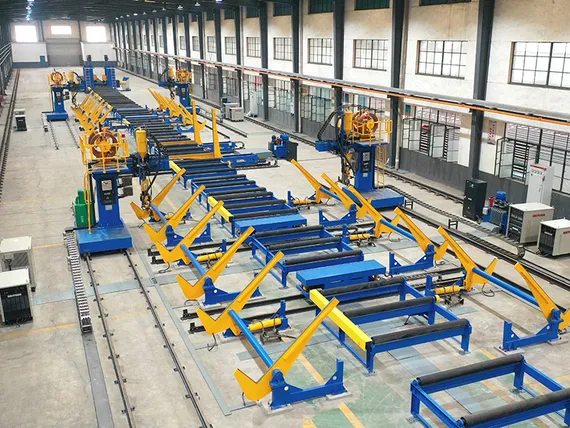

Поворотно-транспортировочные машины используются для автоматической транспортировки и манипулирования на протяжении всего процесса сварки и правки балок в составе производственных линий. Машины для поворачивания, транспортировки балок позволяют повысить эффективность работы автматизированных производственных линий, снижают частоту использования кранового оборудования.

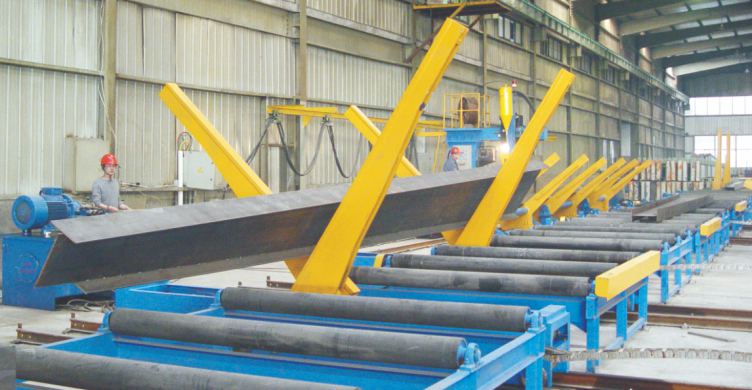

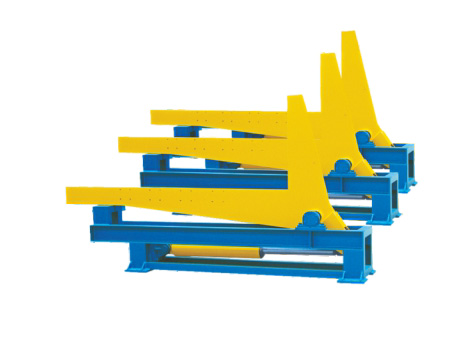

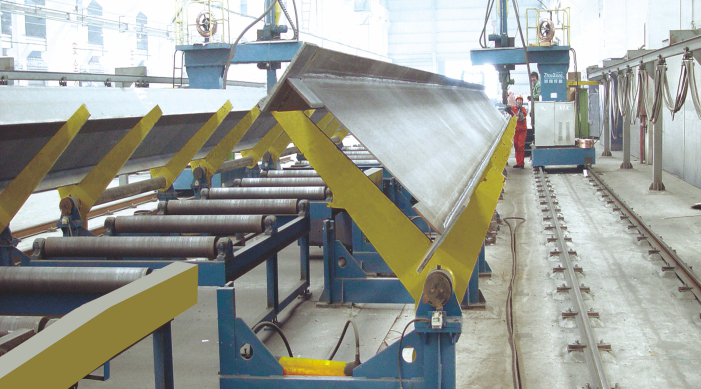

Гидравлическая опрокидывающая машина на 180°
Гидравлическая машина поворотного типа на 180° состоит из основной машины, гидравлической системы и электрической системы управления. Основная машина состоит из поворотного рычага на 90°, базовой рамы, группы подвижных колес, коробки передач с подвижным двигателем и рельса. Рычаг может отходить от роликового конвейера во время работы, мотор-редуктор приводит в движение две группы опрокидывателей и перемещается одновременно, чтобы перемещать заготовку в сторону роликового конвейера, и, наконец, толкающий рычаг масляного цилиндра поворачивает заготовку на 180°, а затем перемещается к роликовому конвейеру для транспортировки, кабельная масляная труба оснащена уплотнением тягового звена, что обеспечивает безопасность и надежность. Общая конструкция машины компактна, а управление простое.
Технические характеристики станков INGDZ, INTEGRAL
| Допустимый вес заготовки | ≤15 тонн |
| Максимальный размер сечения переворачиваемой заготовки | 800 х 1500 мм |
| Мощность движущегося двигателя | 2 х 1,5 кВт| |
| Скорость перемещения | 6 м/мин |
| Диаметр опрокидывающегося цилиндра | Ф140 мм |
| Максимальное давление в гидравлической системе | 20 МПа |
| Мощность машины | 18,5 кВт |
Другие поворотно-транспортировочные машины
Машина для переворачивания на 60° Транспортировочная машина Машина для переворачивания на 90°
