Характеристики
Описание

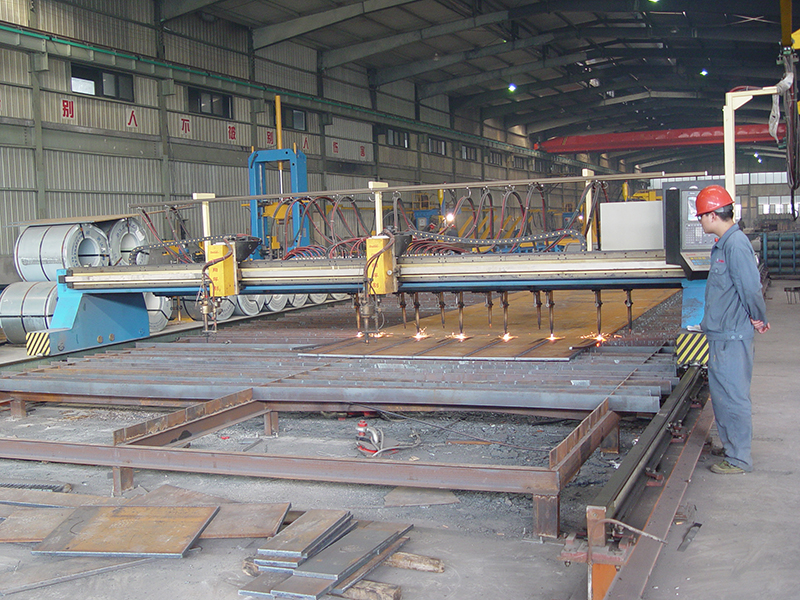

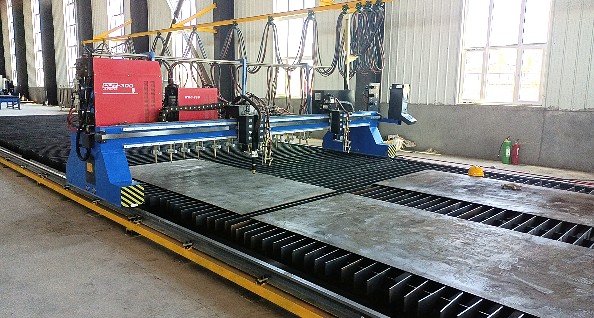

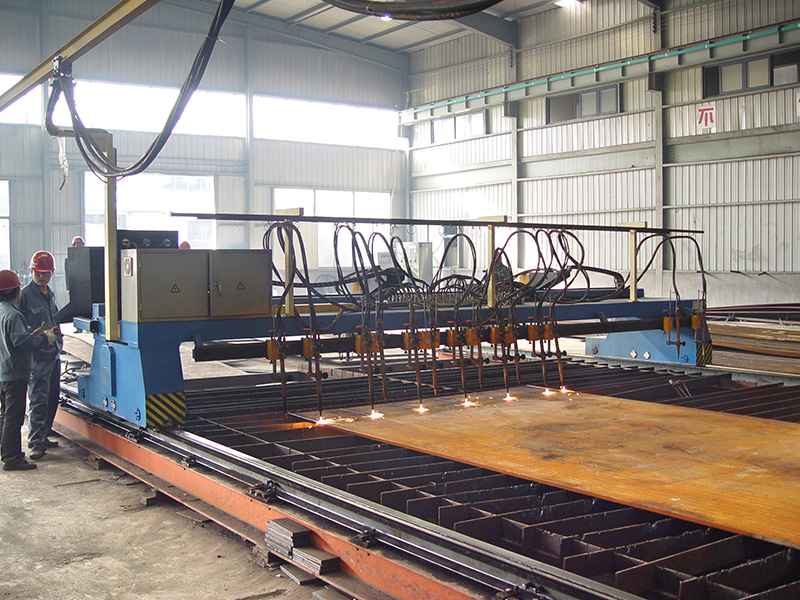

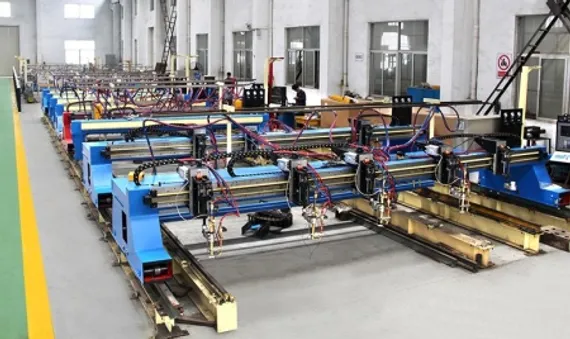

Многорезаковые станки для газовой резки используются в составе автоматизированной производственной линии для обеспечения этапа раскроя деталей заготовок балок для дальнейшей их сборки и сварки. Станки серии INGDZ представляют собой высокоэффективное оборудование портального типа, с одним или двумя приводами и сочетают в себе управление с ЧПУ, прецизионный механизм и кислородную резку. В этом станке используется передовая система ЧПУ зарубежного производства, такая как испанская Fagor и американская Hypertherm. Отличные параметры резки, надежность и стабильность работы обеспечивают идеальный режущий эффект. Горелка с ЧПУ оснащена автоматическим регулятором высоты и функциями автоматического зажигания, что удобно в использовании.
Конструктивные особенности станков INGDZ, INTEGRAL

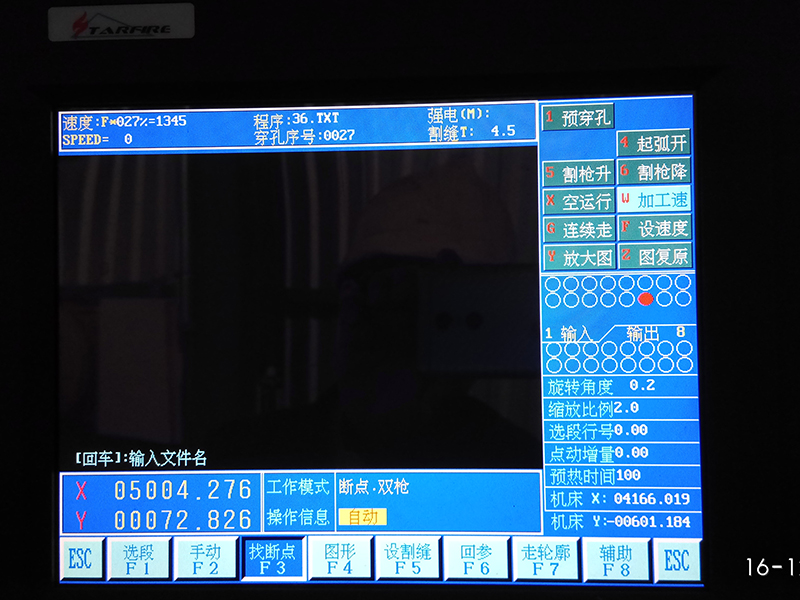

Конструкция как приводного конца, так и поперечных балок выполнена из сварной коробчатой балки, напряжение которой было снято, она отличается компактной конструкцией, легким весом, хорошей жесткостью, малым деформацией и эстетичным видом. Система ЧПУ: китайская Beijing STARFIRE, испанская FAGOR, американская Hypertherm - на выбор. Привод основного продольного конца и перемещение поперечной горелки осуществляется японским серводвигателем и двигателем Panasonic, который приводит редуктор SHIMPO через зубчатую передачу.
Сбоку от приводного конца установлены горизонтальные направляющие, которые могут заставить направляющее колесо плотно прижиматься к рельсу, регулируя его эксцентриковый вал, поэтому стабильность и точность во время всего движения могут быть обеспечены. Все продольные направляющие изготовлены из высокопрочного материала, все контактные поверхности имеют точную обработку и точное шлифование, снаружи направляющей установлены точные зубчатые передачи.
Продольные направляющие рельсы укрепляются пластиной подложки и соединительной втулкой, что обеспечивает продольную прямолинейность и параллельность рельсов. Автоматический зажигатель и контроллер высоты горелки могут быть выбраны в соответствии с требованиями клиента, с удобной эксплуатацией. На горелке установлен предохранитель от обратного удара, который может предотвратить опасности безопасности в процессе резки.
Преимущества станков для резки INGDZ, INTEGRAL

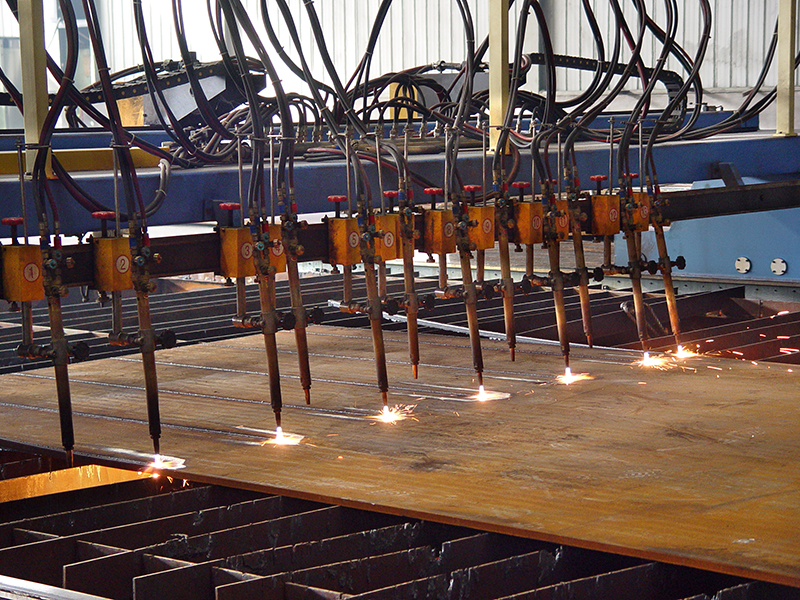

- Универсальные режущие инструменты: оснащен газопламенными резаками.
- Высокая эффективность и производительность: разработан для оптимальной точности резки и производительности.
- Гибкие варианты привода: имеет конструкцию портального типа с одинарным или двойным приводом.
- Широкая совместимость материалов: режет углеродистую сталь, нержавеющую сталь, оцинкованные листы и алюминиевые сплавы.
Технические характеристики станков INGDZ, INTEGRAL
| Модель станка | INGDZ-3000 | INGDZ-4000 | INGDZ-5000 |
| Режим привода | Двойной | Двойной | Двойной |
| Резак для CNC | 2 | 2 | 2 |
| Прямой резак | 9 | 9 | 9 |
| Ширина станка | 3000 мм | 4000 мм | 5000 мм |
| Эффективная ширина резки | 220 - 2200 мм | 220 - 3200 мм | 220 - 4200 мм |
| Длина станка | 15000 мм | ||
| Эффективная длина резки | 12500 мм | ||

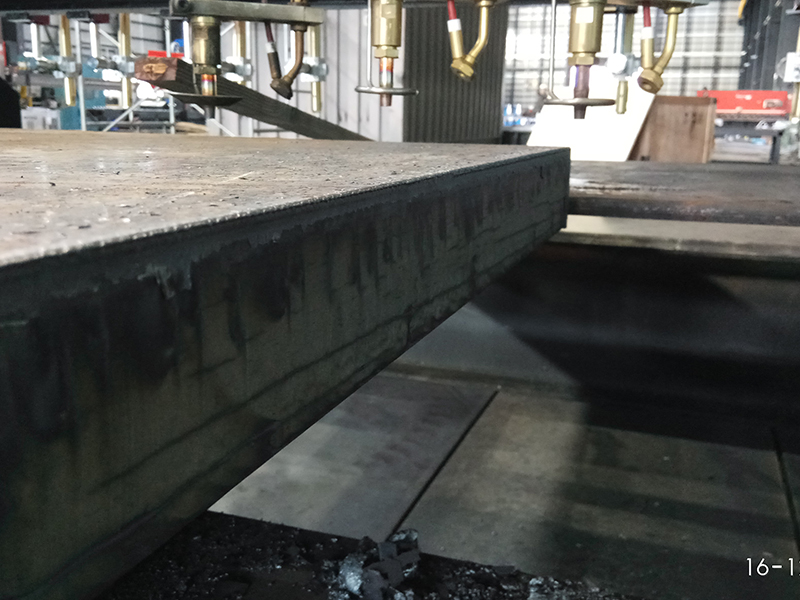

| Толщина резки | 6 - 200 мм | 6 - 200 мм | 6 - 200 мм |
| Материал пластины | Нержавеющая сталь, углеродистая сталь или другой материал | ||
| Режущий газ | Кислород, пропан, ацетилен или другой режущий газ | ||
| Скорость резания | 50 - 1000 мм/мин | ||
| Скорость свободного хода | 6000 мм/мин | ||
| Точность резки | ±0,5 мм/мм | ||
| Точность повторяемости | ±0,5 мм/мм |
