Характеристики
Бренд:
Интеграл (INTEGRAL)
Валюта:
RUB
Производитель:
Интеграл (INTEGRAL)
Товарная группа:
Автоматизация сварки
Описание

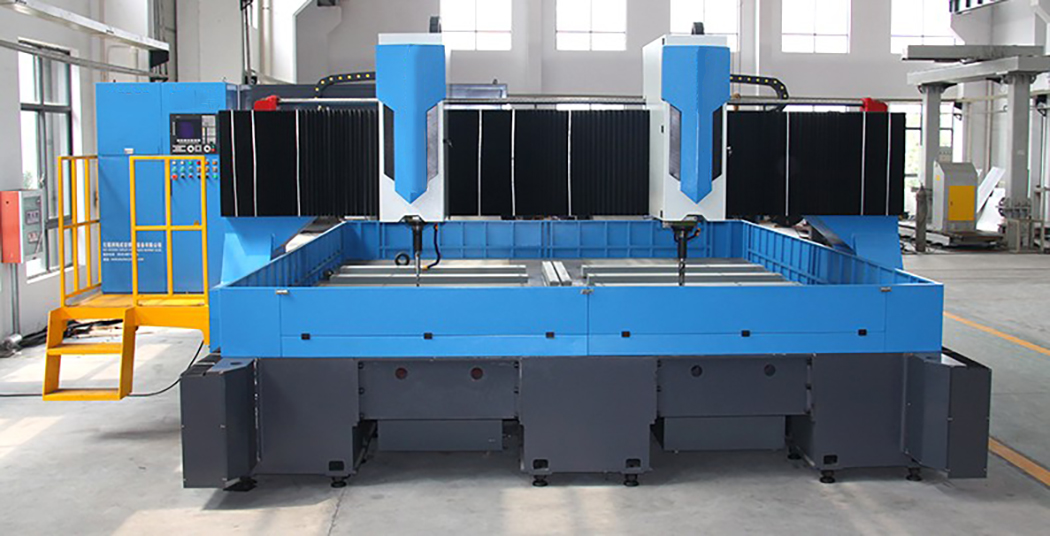

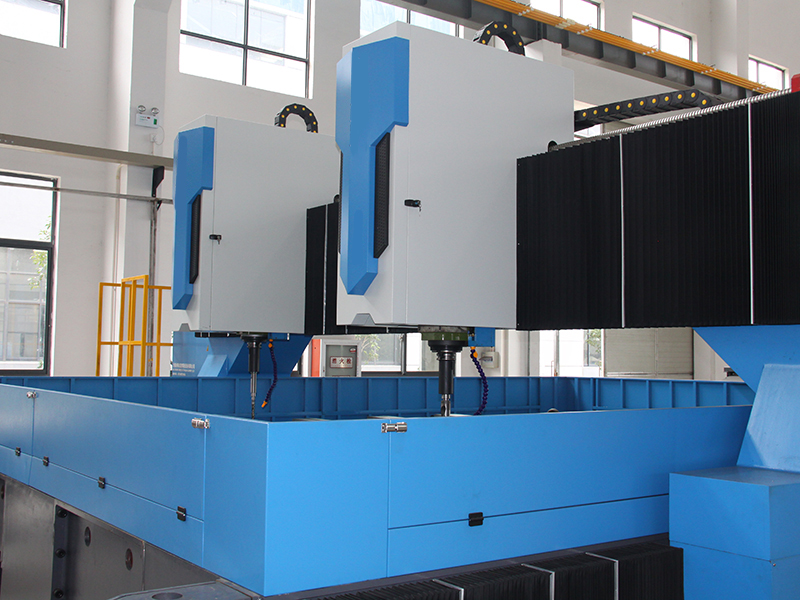

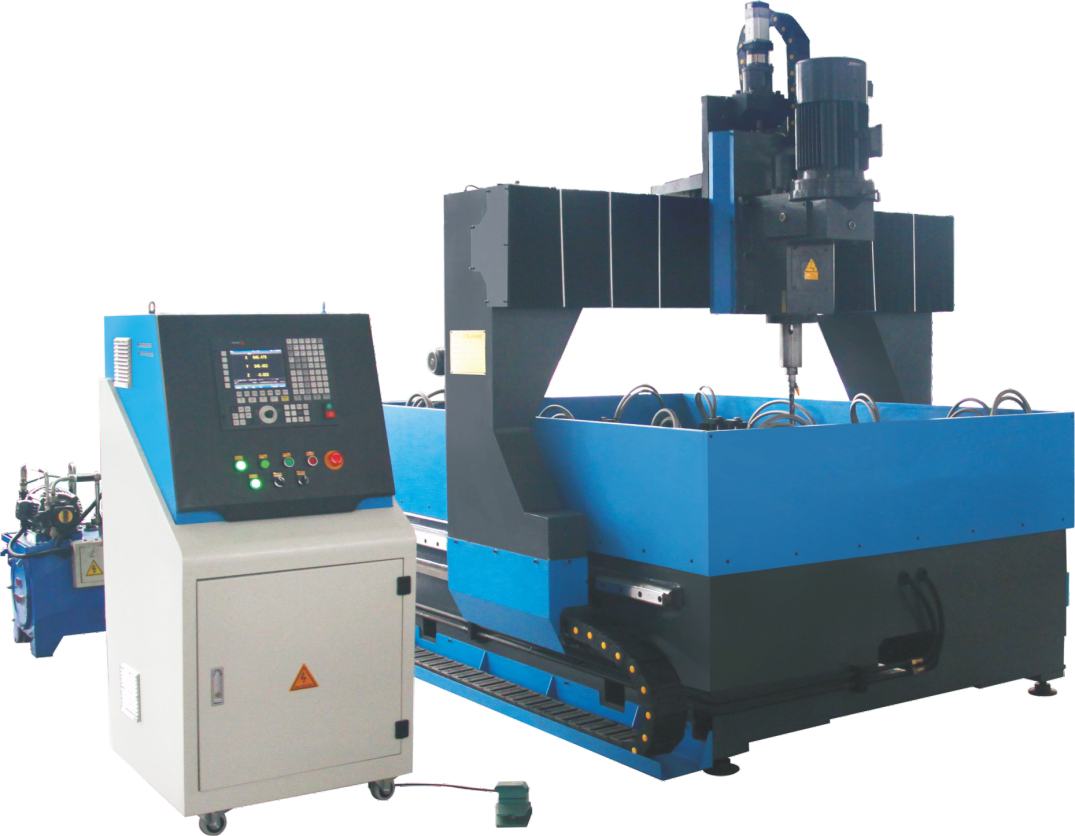

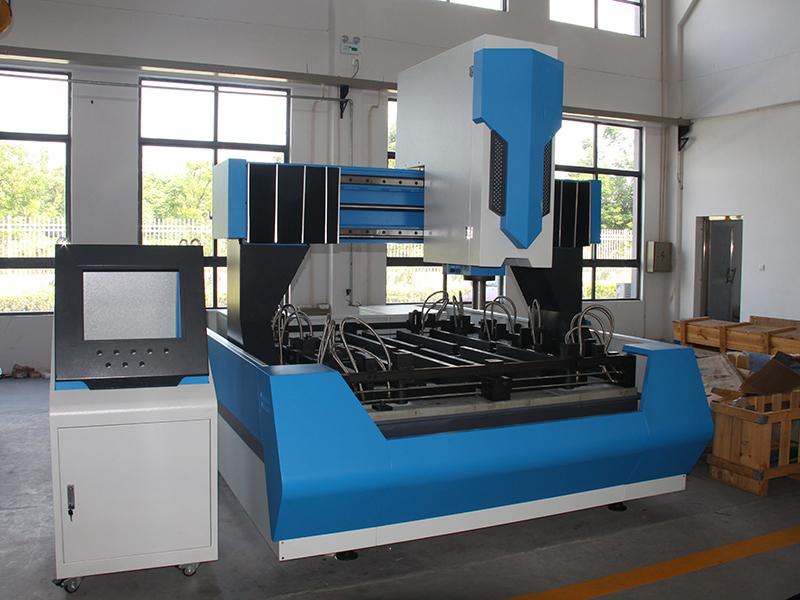

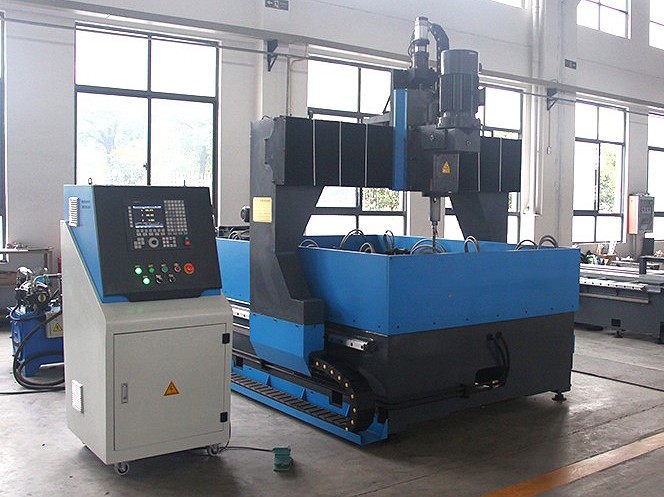

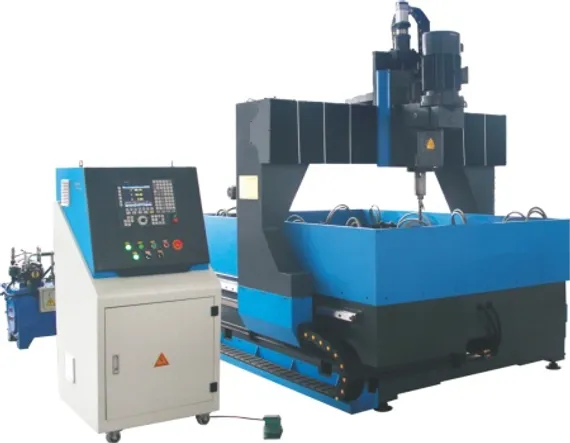

Сверлильный станок серии INZPZ широко используемый в производстве металлических конструкций для сверления отверстий в деталях. Использование станка повышает эффективность производства и гарантирует точность обработки изделий. Станок может обрабатывать пластины с общей толщиной не более 80 мм. Обрабатываться могут пластины различных форм: прямоугольник, круглая фланцевая часть, многоугольник и т. д. До четырех пластин могут быть обработаны одновременно. Оборудование состоит из основной машины (основание, два независимо перемещаемых стола, портальная рама, шпиндель), электронной системы управления, гидравлической системы, системы охлаждения, устройства для удаления стружки.
Основные преимущества установки INZPZ, INTEGRAL
- Высокая производительность: есть два подвижных стола. Когда на одном столе выполняется обработка детали, на другой стол можно загружать или выгружать другую заготовку. Таким образом, машина может работать без остановкию. Внутри рабочего стола установлено 12 подвижных гидравлических зажимов, которые могут быстро и удобно фиксировать детали. Скорость сверлильной головки составляет 12 м/мин; шпиндельная головка оснащена 3 разными быстросменными сверлильными патронами разной длины, которые можно выбирать в зависимости от длины и толщины сверла.
- Высокоточная обработка: ось X/Y приводится в движение системой привода шарико-винтового типа с использованием AC-сервомотора; шпиндель и стол перемещаются по прямой направляющей.
- Точность управления и позиционирования: Станок использует ЧПУ CNC GSK980MDc. Эта система имеет мощные функции и может управлять 5 осями подачи с высокой точностью управления. Также установка оснащена сервоприводным блоком CNC GS2000T и сервомотором CNC 110SJT с устойчивой работой и высокой точностью позиционирования.
- Безопасность и надежность: Для безопасности работы оператора, когда на столе загружают и выгружают деталь, шпиндель не перемещается в эту область. Система ЧПУ, электрические приводы, гидравлические компоненты используют импортные запчасти известных марок.

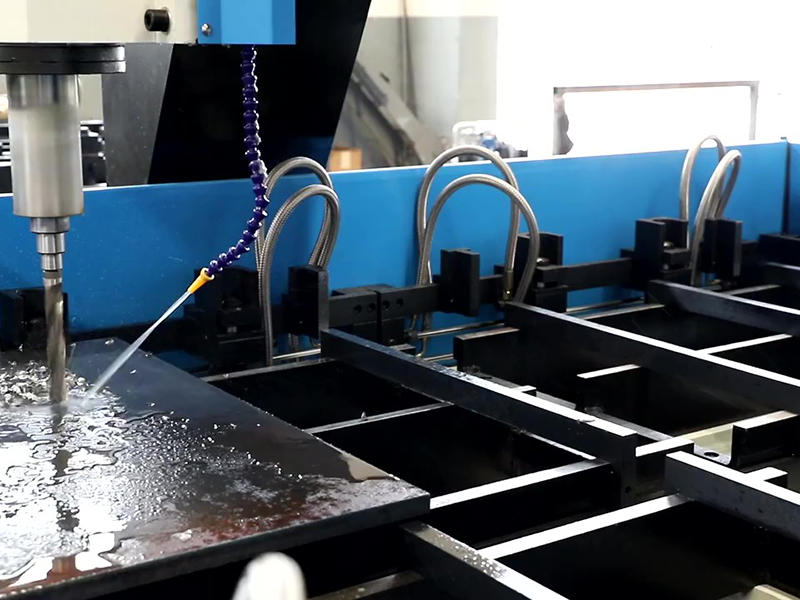

- Автоматическое удаление отходов: Станок оснащен автоматическим очистителем стружки, автоматической подачей режущей жидкости, а также газовым пистолетом, который может осуществлять пневматическое смывание пыли.
Технические характеристики установки INZPZ, INTEGRAL
| Модель | INZPZ160 | INZPZ200 |
| Максимальный диаметр сверления | f50 | f50 |
| Максимальный размер обрабатываемой детали | 1600 × 1000 × 80 мм | 2000 × 1400 x 80 мм |
| Скорость вращения главного вала | 130-400 об/мин, с меньшим шагом и регулируемой частотой вращения | |
| Тип подачи главного вала | Гидравлический / сервопривод | |
| Количество подвижных рабочих платформ | 2 | 2 |
| Количество заготовок, которые можно обработать за один раз | 4 шт | 4 шт |
| Тип зажима | Гидравлический | |
| Высокая скорость перемещения по осям X и Y | 6 м/мин | 6 м/мин |
