Автоматическая консольная установка для сварки балок серии INXBH, INTEGRAL

Консольная сварочная установка используется для сварки под флюсом продольных швов балок в составе автоматизированной линии по производству тавровых, двутавровых, U-образных и коробчатых балок. Установка оснащена преобразователем частоты переменного тока для регулирования скорости, что обеспечивает стабильную и надежную работу и быстрый возврат в исходное положение. Также используется устройство автоматической трассировки и центрирования дуги, обеспечивающее автоматическую и правильную центровку сварочного пистолета по обрабатываемой детали. Установка оснащена автоматической системой подачи сварочного флюса и его рекуперации, что обеспечивает простоту в эксплуатации и высокую эффективность.

Принцип работы консольной сварочной машины L-типа похож на консольную установкуТ-типа. Сварка выполняется тольок одной балки с боку от рельса. Установка может сваривать балку выше 1,5 метров.

Принцип работы консольной установки следующий:

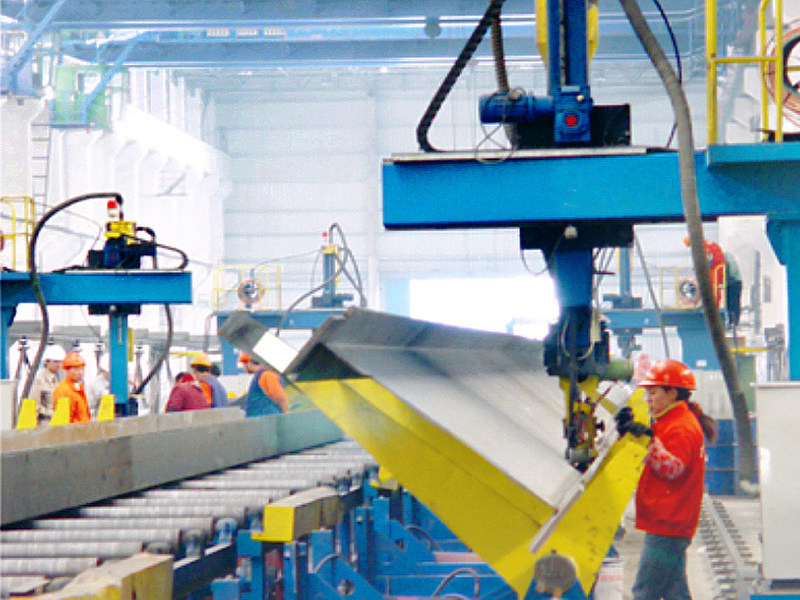

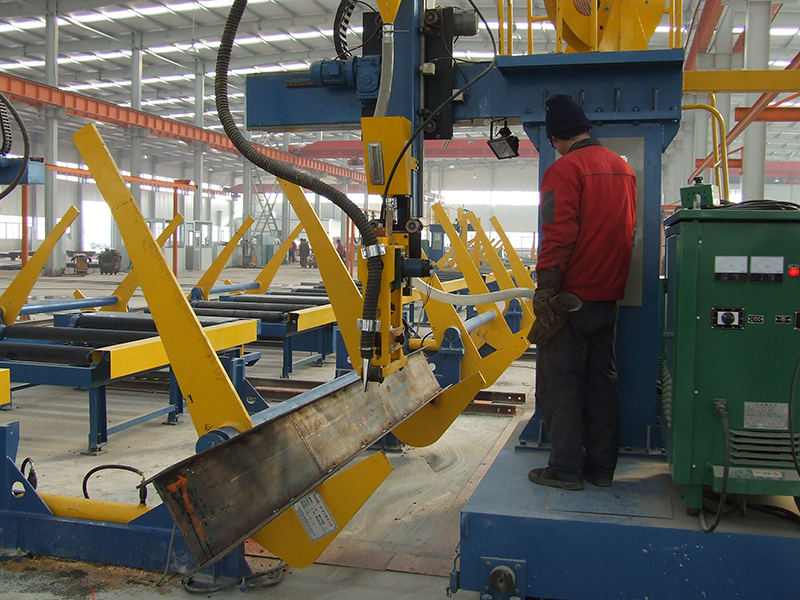

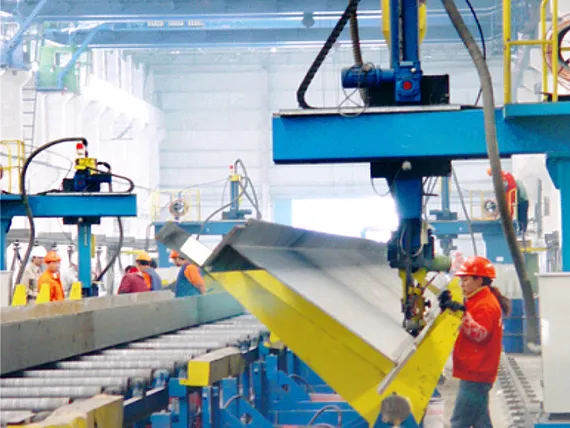

• Одна балка помещается на специальную раму или кантователь под углом 45°, что подходит для сварки шва типа лодк.

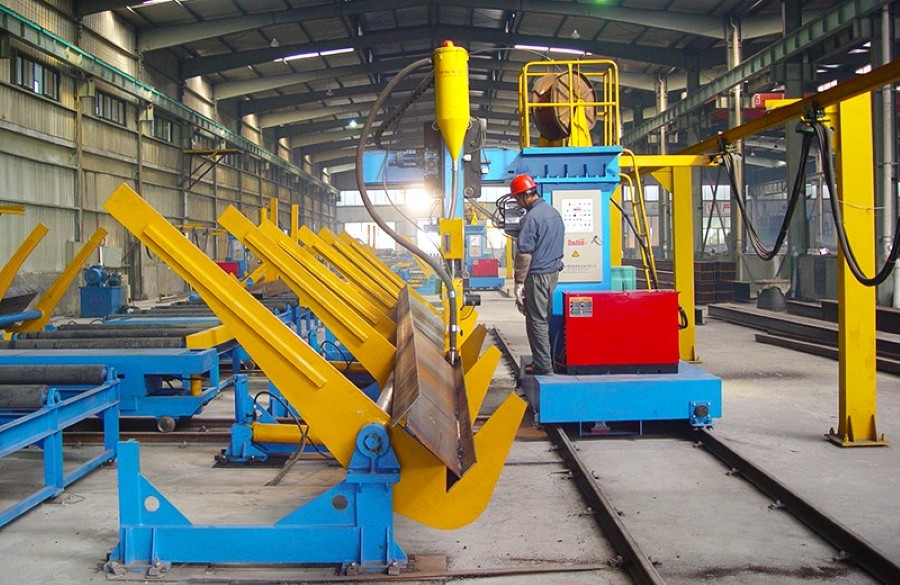

• Консольная установка движется по рельсу с регулируемой сварочной скорость вдоль балки.
• Установка производит сварку продольного шва одной балки.
• Автоматическая система отслеживает сварочный шов для кооректировки направления дуги.
• Автоматическая система осуществляет подачу, сбор и восстановление сварочного флюса.

Конструктивные особенности сварочной установки INXBH, INTEGRAL

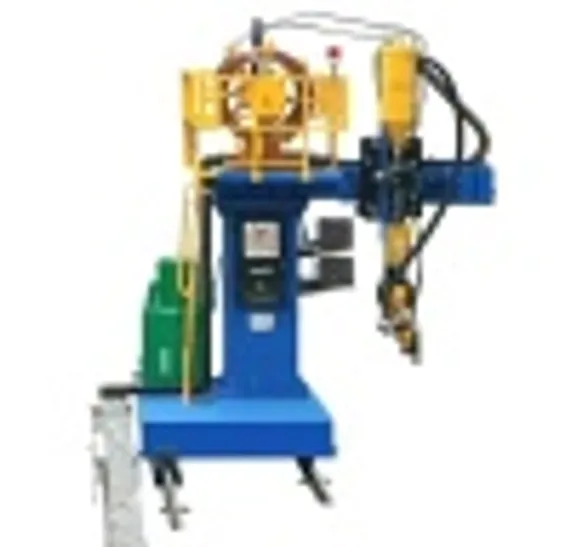

Каркас установки состоит из ходовой балки, колонны и верхней платформы. Ходовая балка приводится в движение мотор-редуктором. Движение контролируется регулированием частоты скорости, скорость сварки может быть отрегулирована в соответствии с требованиями технологии сварки. Сварочная машина может осуществлять переднюю и заднюю сварку, что заметно повышает эффективность сварки.

Сварочная установка может быть оснащена различными типами сварочных источников с широким диапазоном применения. Она может сваривать тавровые, двутавровые балки, коробчатые балки и поперечные балки, меняя направляющую дугу.

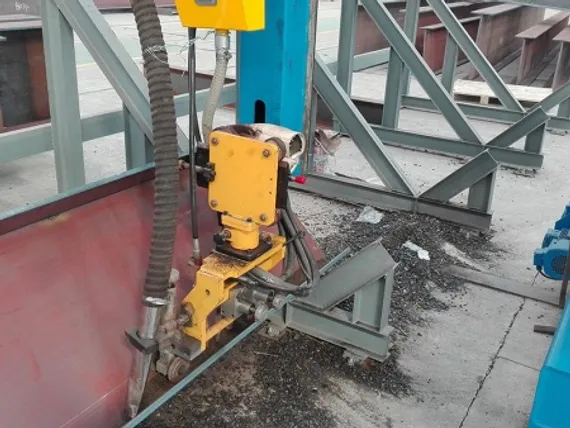

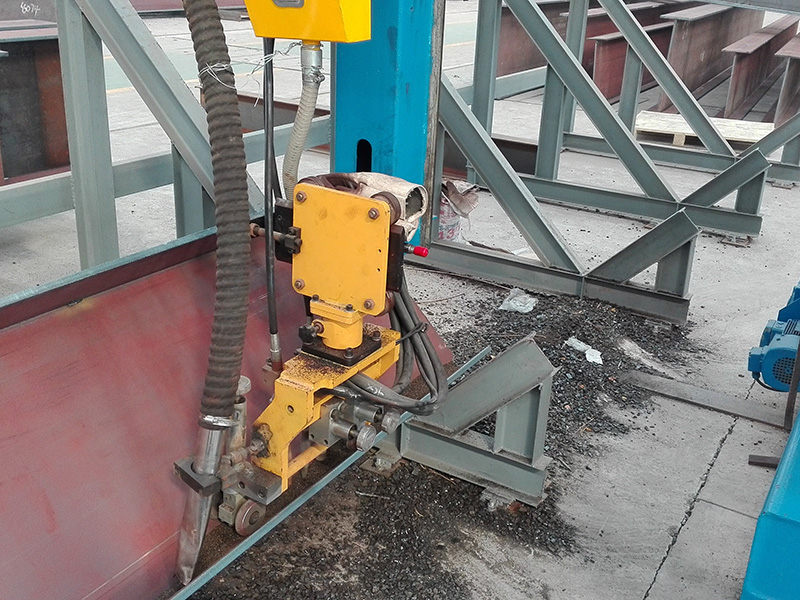

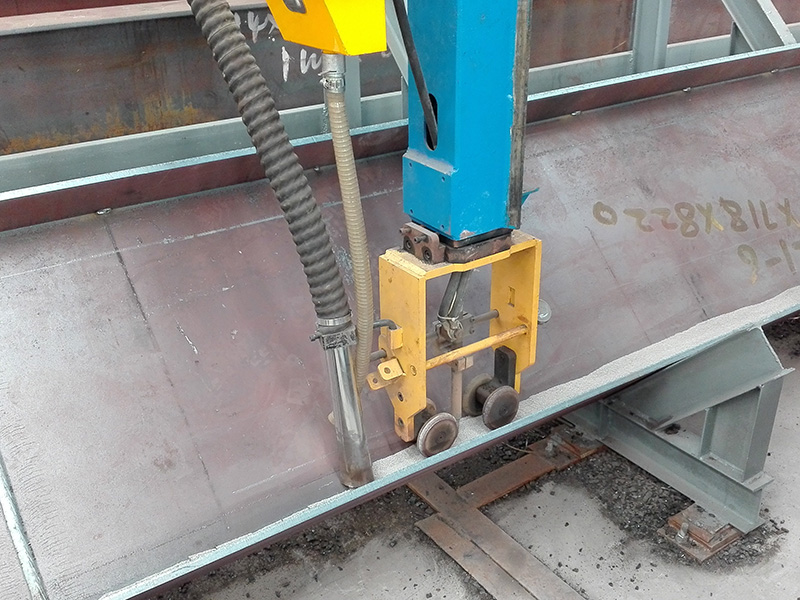

Система электронного управления состоит из одного блока электронного управления и панели оператора. Под сварочной балкой установлено устройство отслеживания шва, которое имеет функцию автоматического отслеживания, которое может поддерживать подходящее расстояние между сварочным пистолетом и сварочным швом, оно имеет функцию автоматической компенсации деформации балки.

Преимущества сварочной установки INXBH, INTEGRAL

• Консольная конструкция: обеспечивает плавную и надежную работу благодаря двухприводному исполнению и частотно-регулируемой скорости.
• Эффективная сварка: усовершенствования позволяют выполнять итеративные циклы сварки вперед и назад, что повышает общую производительность.
• Автоматическое центрирование: направляющая дуговая рама улучшает автоматику центрирования сварочного пистолета, что приводит к повышению качества продукции.
• Сокращение отходов при автоматизации потока: автоматическая система подачи и переработки оптимизируют потери флюса, повышая эффективность его повторного использования.
