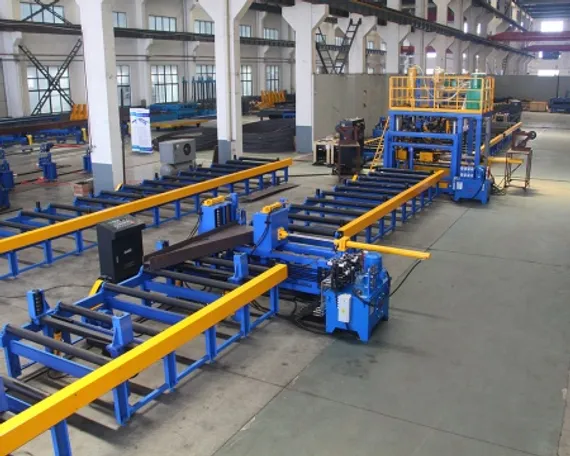

Автоматизированная горизонтальная линия по производству двутавровых балок, INTEGRAL

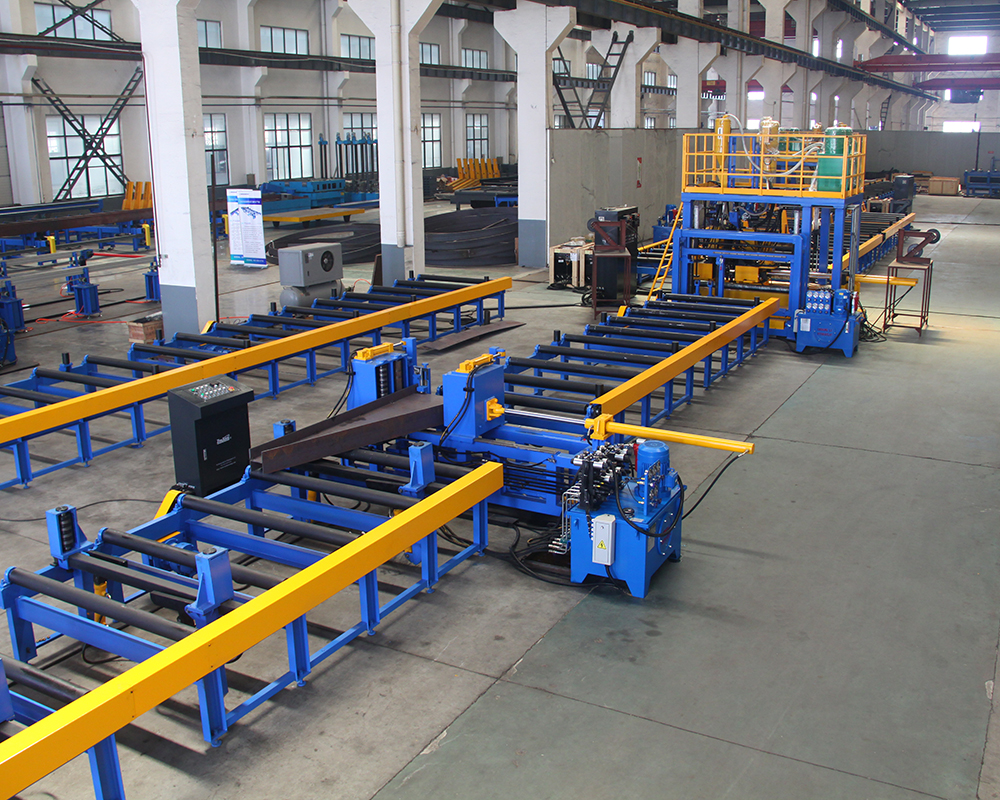

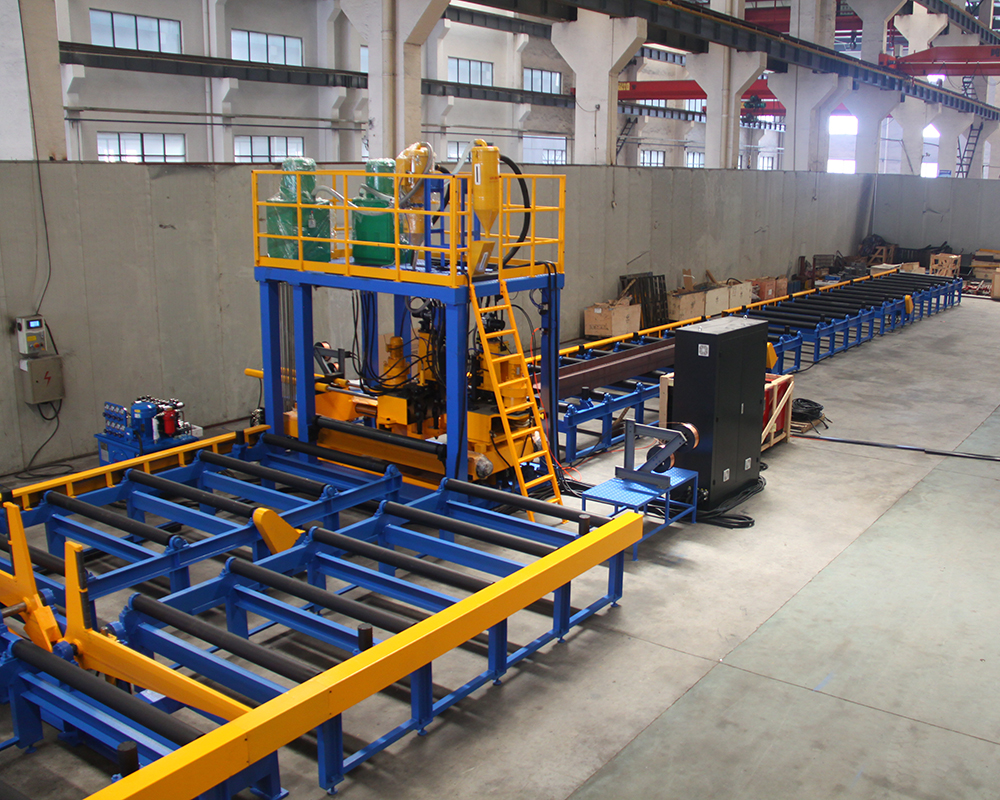

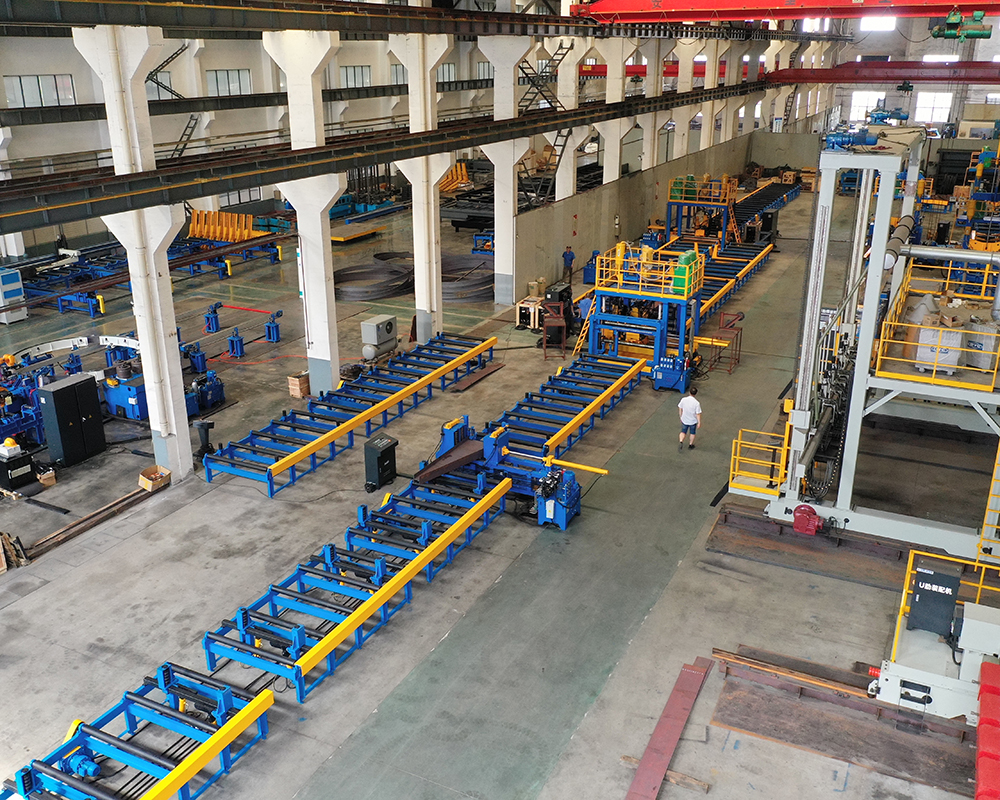

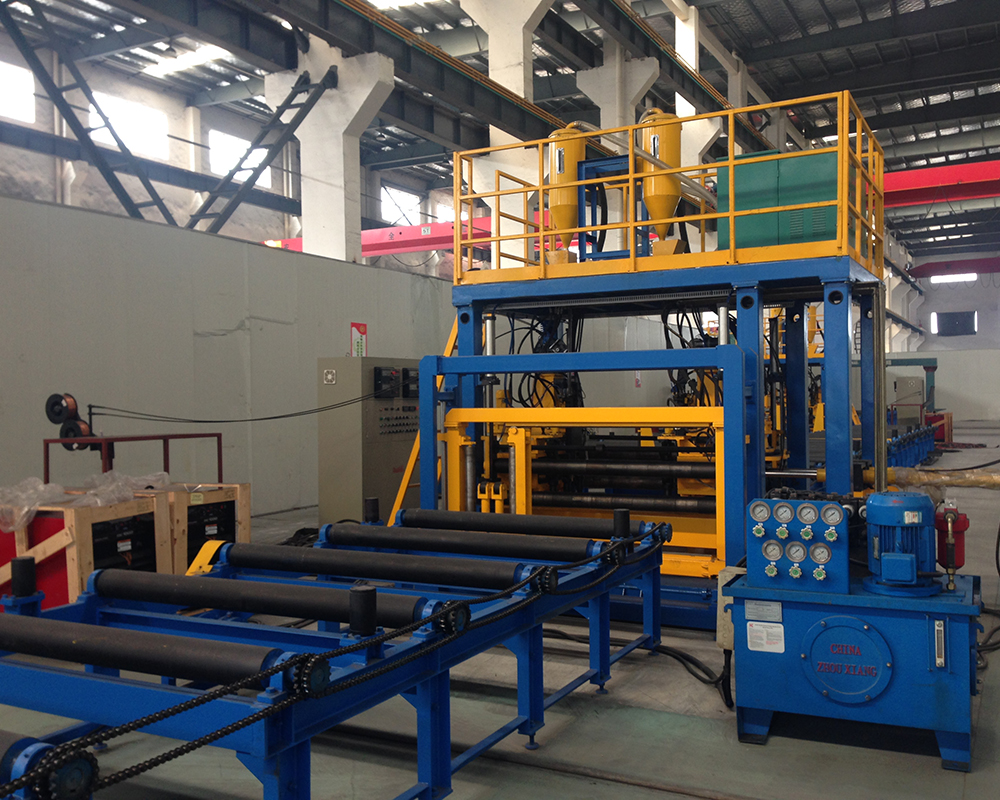

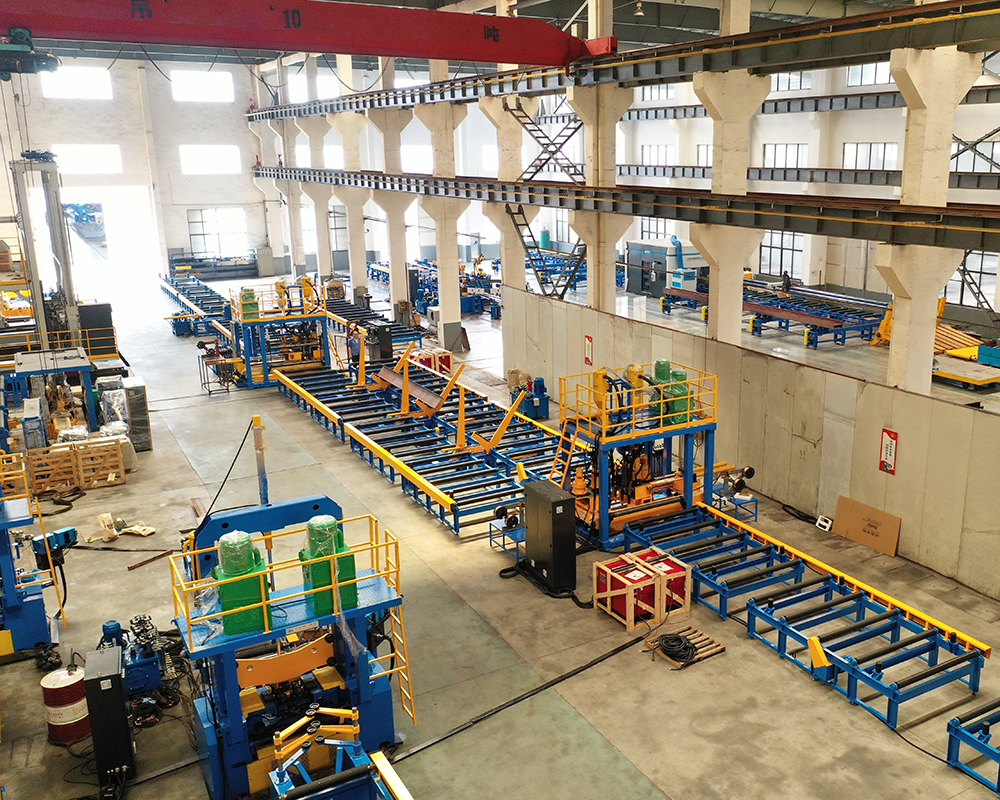

Автоматизированная горизонтальная линия для изготовления двутавровых балок представляет собой комплексное производственное решение, включающее сборочный модуль, автоматическую сварочную установку, опрокидывающее устройство и систему подающих конвейеров. Оборудование ориентировано на серийный выпуск двутавровых балок небольшой и средней мощности. В сравнении с классическими вертикальными линиями данная конфигурация обеспечивает более высокую производительность и снижает уровень сварочных деформаций, что делает ее оптимальной для производства легких двутавровых балок. В состав линии входят станция сборки концов, передняя сварочная машина, механизм опрокидывания, задняя сварочная машина, а также роликовые транспортные конвейеры. Линия позволяет последовательно выполнять операции сборки, сварки, опрокидывания и транспортировки балок в автоматическом режиме.

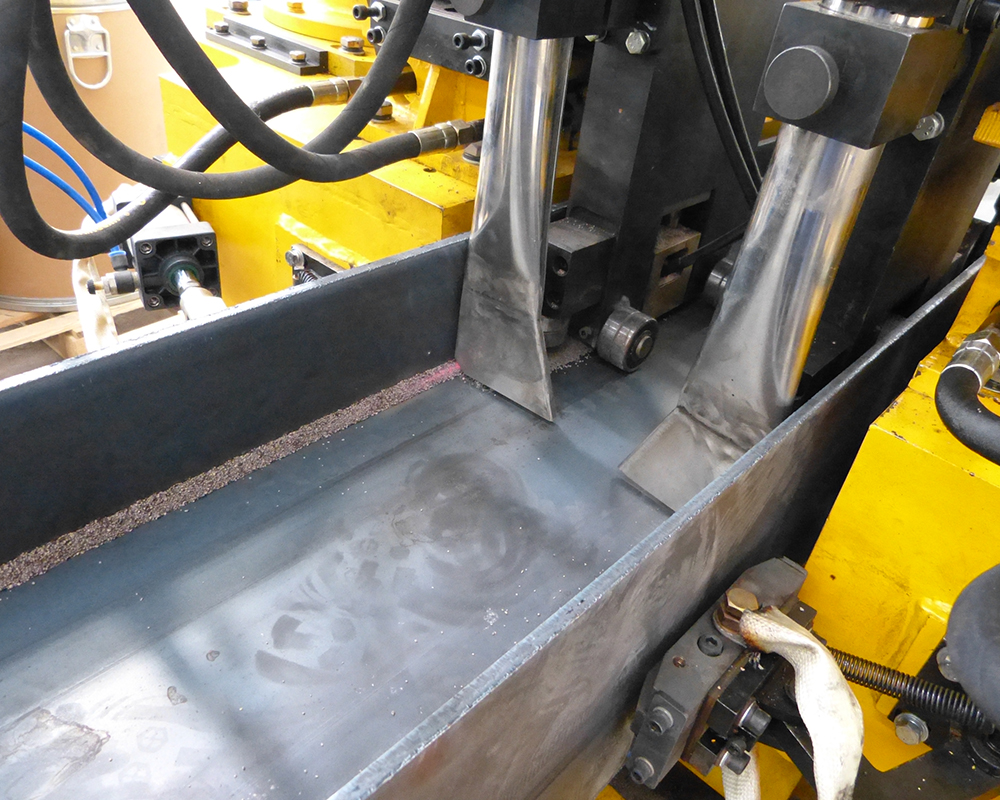

На этапе сборки требуется выполнить лишь точечную сварку в торцевой части балки, после чего заготовка автоматически подается в сварочный модуль. Сварочная машина одновременно перемещает три пластины, что существенно ускоряет процесс формирования балки. Во время сборки и сварки двутавровая балка располагается в горизонтальном положении, при этом стенка ориентирована горизонтально, а полки находятся вертикально. Такая схема позволяет выполнять сварку двух швов одновременно и минимизировать тепловые деформации металла. Линия может комплектоваться сварочными источниками, работающими по технологии одной дуги с двумя проволоками диаметром 1,6 мм. Средняя скорость сварки достигает 1200 мм/мин, при этом формирование шва отличается стабильностью и аккуратным внешним видом.

За счет высокого уровня автоматизации по сравнению с традиционными производственными линиями установка значительно снижает физическую нагрузку на персонал. Для стабильной работы линии достаточно задействовать всего 4–5 операторов, что положительно сказывается на себестоимости и организации производства.

Преимущества автоматической установки, INTEGRAL

• Горизонтальная схема сборки обеспечивает формирование H-образной балки за один цикл, что повышает общую эффективность производства.
• Горизонтальное расположение при сварке позволяет снизить уровень остаточных деформаций.
• Использование технологии двойной дуги способствует увеличению скорости сварочных операций.
• Линия подходит для изготовления балок с переменным поперечным сечением с углом до 15°.
• Двойное гидравлическое опрокидывание на 90 градусов обеспечивает стабильную, безопасную и надежную работу оборудования.

Технические характеристики автоматической установки, INTEGRAL

Горизонтальная установка для правки балок серии INWJ, INTEGRAL

Горизонтальная линия производства двутавровых балок может быть дополнена автоматической правильной машиной серии INWJ, предназначенной для выравнивания геометрии балок после сварки. Гидравлическая правильная установка применяется для коррекции формы полок, деформация которых возникает под воздействием сварочного нагрева. Оборудование отличается простой настройкой, стабильной работой и высокой производительностью. В условиях изготовления и монтажа стальных конструкций, где критически важны точность и скорость, применение машин для правки позволяет обеспечить соответствие балок проектным требованиям. Горизонтальная установка выполняет одновременную правку полок двутавровой балки с двух сторон, что повышает общую эффективность обработки.

Горизонтальная правильная машина состоит из неподвижного и подвижного рихтовочных узлов, системы роликового конвейера, гидравлического привода и электрической системы управления. Основная рама выполнена в виде цельной конструкции с предварительным снятием внутренних напряжений и обрабатывается за один цикл на станке с ЧПУ. Такая конструкция обеспечивает компактность установки, высокую прочность и необходимую жесткость при эксплуатации.

Приводные ролики изготовлены из стали 40Cr и проходят полный цикл ковки, прессования и термической обработки, что исключает появление трещин при длительной эксплуатации. Выпрямляющие ролики выполнены из стали 35CrMo и также подвергаются современной термообработке для повышения ресурса. Гидравлическая насосная станция выполнена в виде отдельной автономной системы, что повышает надежность и удобство обслуживания оборудования.

Технические характеристики установки для правки балок INWJ, INTEGRAL
