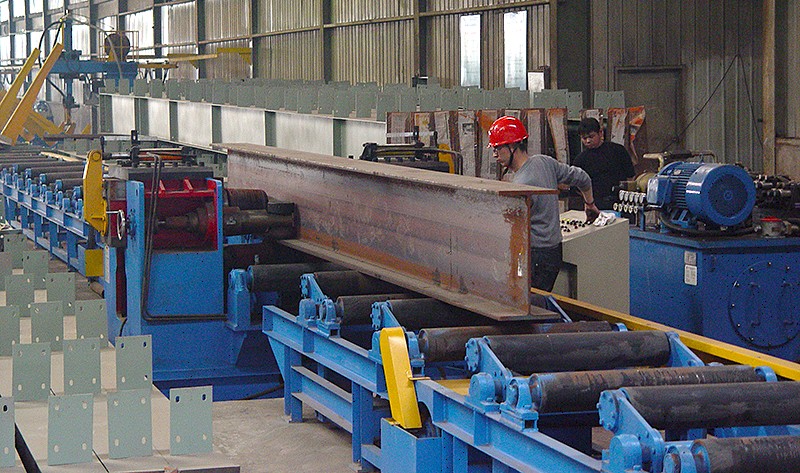

Правильная установка представляет собой специальное оборудование для выравнивания полок балки, форма которых была деформирована при сварке. Она отличается простотой в эксплуатации, высокой эффективностью и надежностью в работе. Поскольку при изготовлении и строительстве стальных конструкций требуются точность и быстрота выполнения работ, машины для правки балок помогают достичь необходимой точности конструкции.
Конструктивные особенности установки для правки балок INJZJ, INTEGRAL

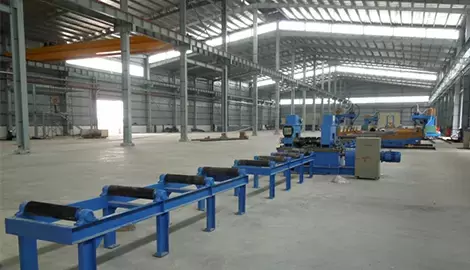

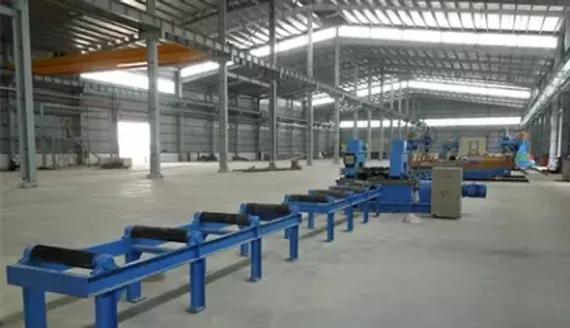

Установка состоит из циклоидального редуктора, колонного редуктора, универсальной муфты, стойки, устройства для выпрямления нижнего ролика, устройства для выпрямления верхнего ролика, устройства для крепления стенки балки, транспортного ролика и системы электроуправления. Основная рама имеет цельную конструкцию с снятием напряжения, она обрабатывается и формируется в один шаг на станке с ЧПУ. Установка имеет компактную конструкцию, высокую прочность и достаточную жесткость.

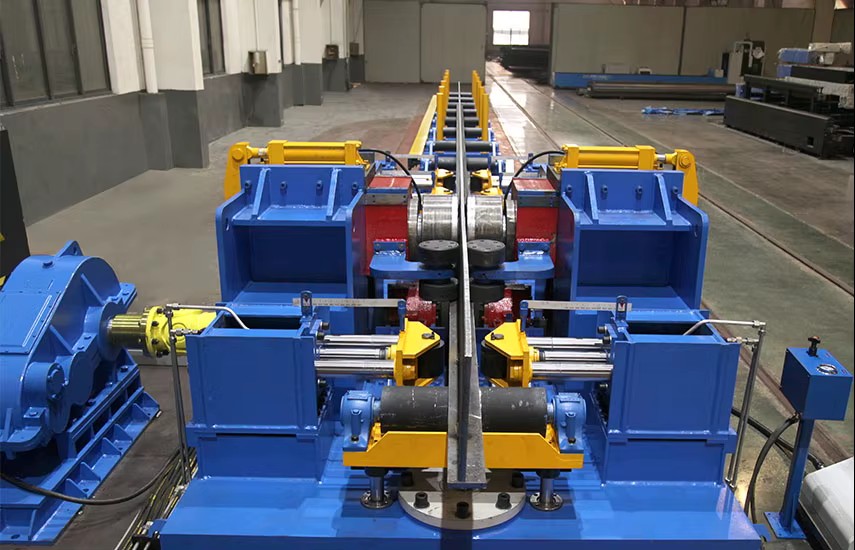

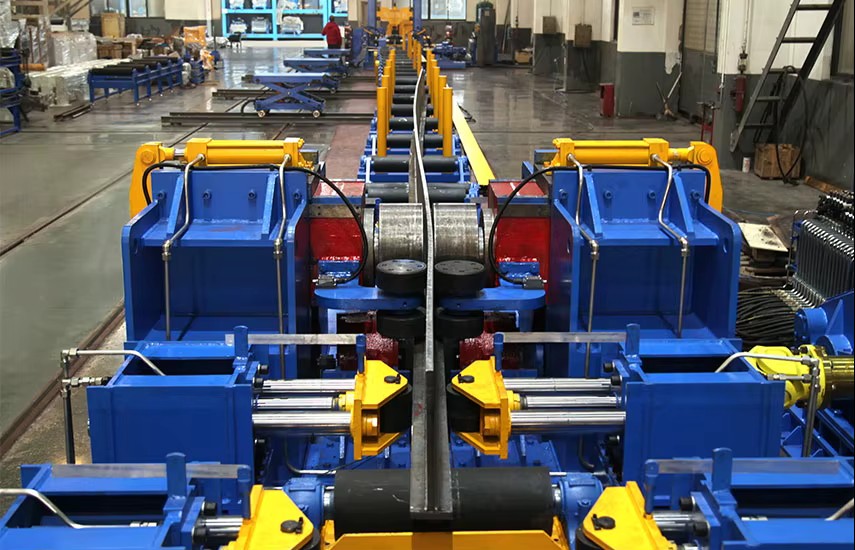

Два верхних ролика нажимают на две стороны полки балки, один нижний ролик поддерживает центр полки, через толкание гидроцилиндра на центр полки происходит выпрямление деформации пластины.
Материал приводного ролика - 40Cr, проходит ковку и прессование интегрального производства, а также передовую термическую обработку, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования. Материал выпрямляющего ролика - 35CrMo, с передовой термической обработкой, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования.
Преимущества установки для правки балок INJZJ, INTEGRAL
- Установка применяет корректирующие меры к дефектам полок двутавровых балок, возникшим в результате сварки.
- Принцип работы: верхние корректирующие колеса оказывают давление на боковые стороны, а нижнее корректирующее колесо оказывает давление на среднюю точку фланцевой пластины.
- Механизм: боковые стороны фланцевых пластин находятся в вертикальном положении и прижимаются верхними колесами, которые соединены с мотор-редуктором.
- Результат: подход эффективен для противодействия эффектам сварочной деформации.
Технические характеристики установки для правки балок INJZJ, INTEGRAL
| Модель установки | INJZJ-600 | INJZJ-800 |
| Ширина полки балки | 160 – 600 мм | 200 – 800 мм |
| Толщина полки балки | ≤20 мм | ≤40 мм |
| Минимальная высота стенки балки | 160 мм | 350 мм |
| Материал | Q235-A | Q235-A |
| Скорость выпрямления | 8,5 м/мин | 18 м/мин |
| Общая мощность установки | 6,6 кВт | 24,2 кВт |
