Характеристики
Описание

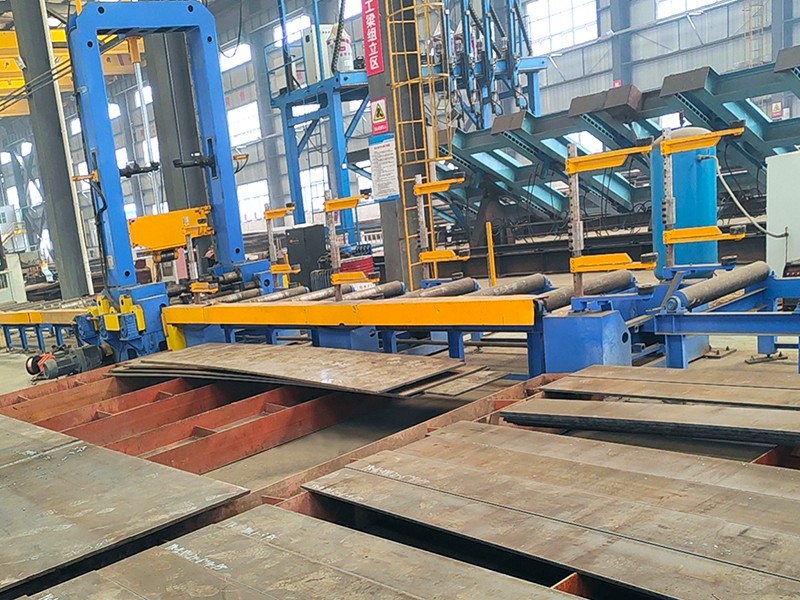

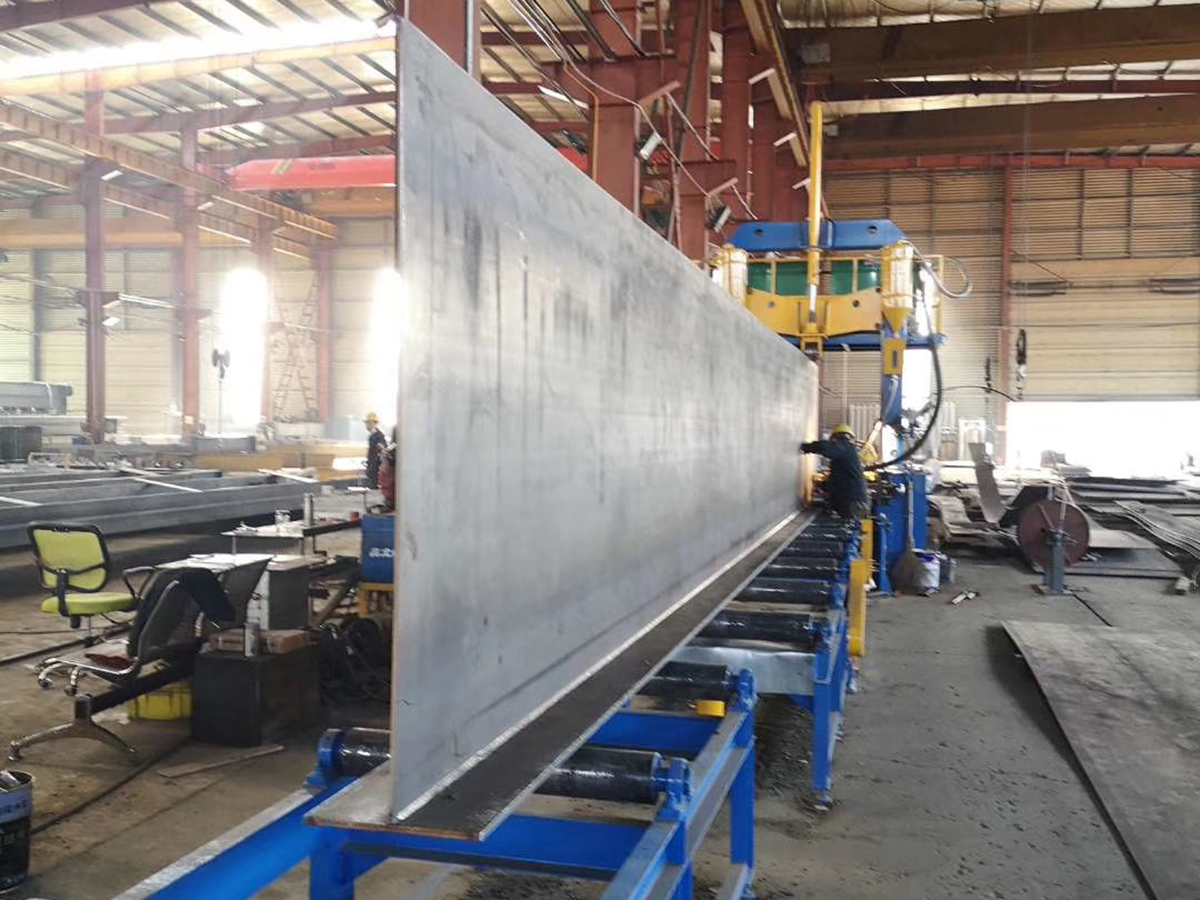

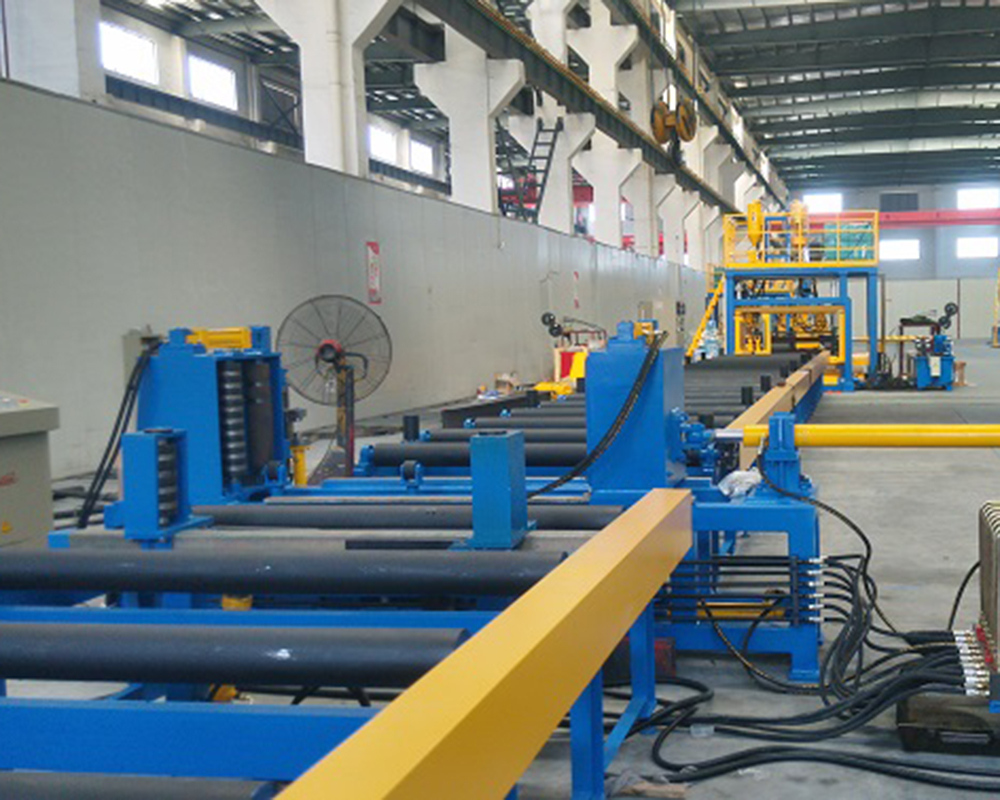

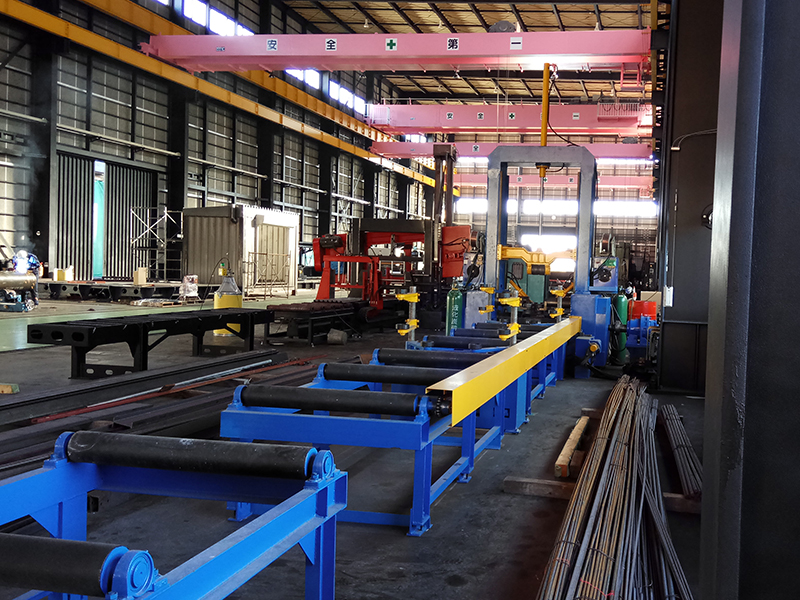

Автоматическая установка для сборки двутавровых балок малой грузоподъемности используется в составе автоматизированной производственной линии для обеспечения этапа автоматической сборки заготовки балок для дальнейшей сварки и обработки.

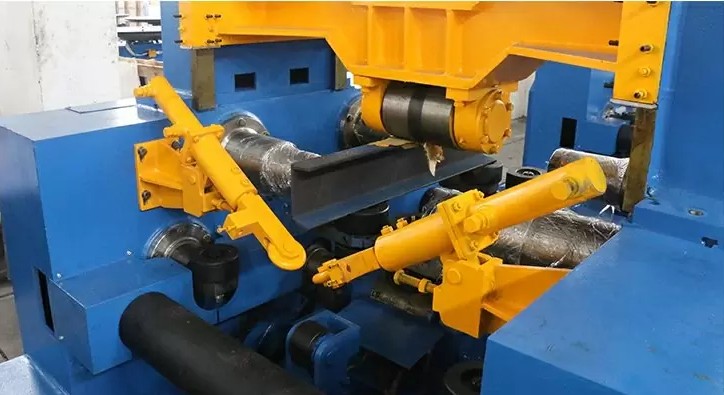

Основные компоненты этой машины - сварные конструкционные детали с большой прочностью и легким весом. Ключевые компоненты были подвергнуты растяжке, что позволяет избежать деформации. Автоматическое центрирование полки и стенки балки осуществляется гидравлическим мотором и зубчатым колесом, обеспечивая высокую точность центрирования и хорошую удерживающую способность. Все операции централизованы на панели кнопок электроуправления, что обеспечивает простоту и удобство эксплуатации и точное позиционирование.
В установке используется синхронная система зажима для осуществления первичного центрирования полки и стенки, что может существенно замедлить и избежать явления раскачивания хвостовика балки во время сборки. Основная передача использует циклоидное колесо и инвертор марки Taiwan TAIAN, скорость сборки может быть регулирована в диапазоне от 0,5 до 6 м/мин.

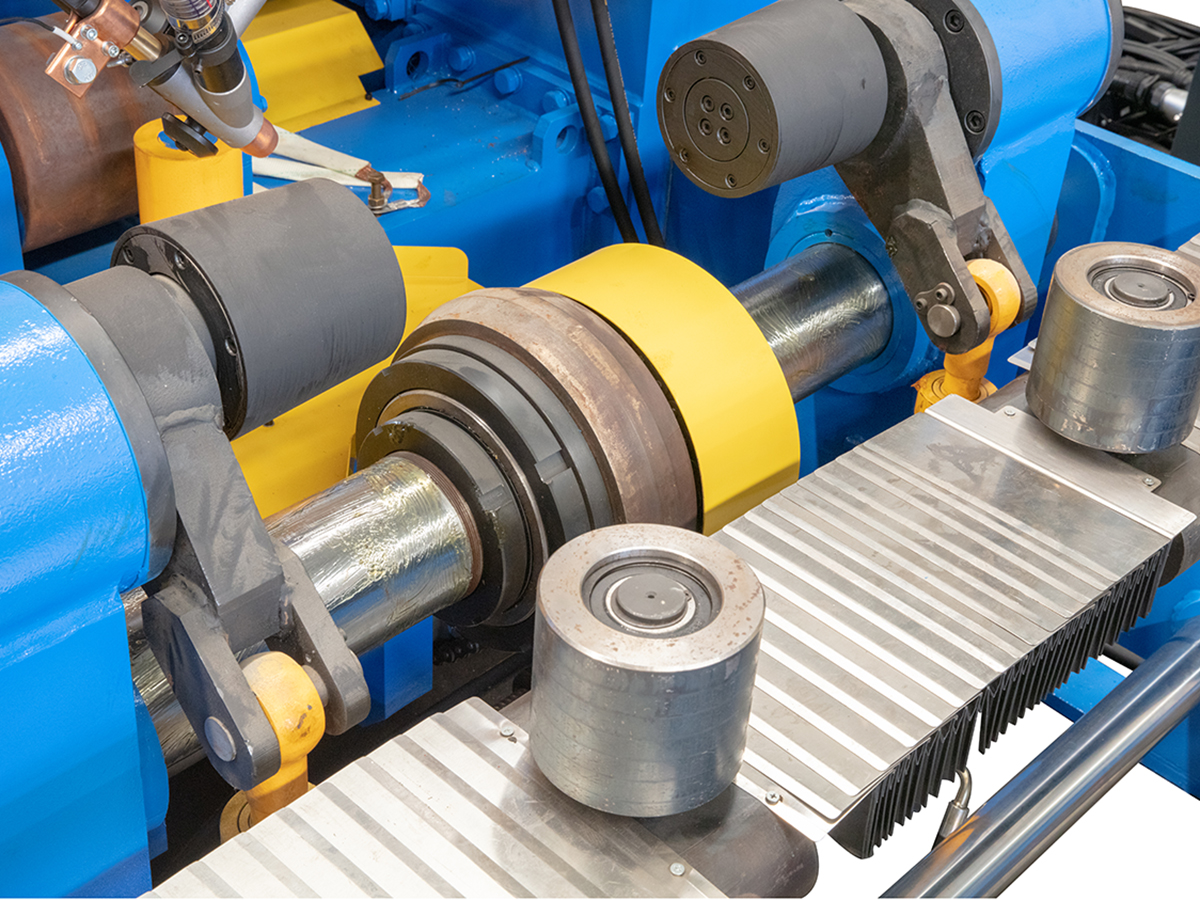

Материал прессового, направляющего и основного переднего колес - 40Cr, поверхность подвергается процессу высокочастотного закаливания, что обеспечивает преимущества хорошей стойкости к износу и длительного срока службы. Основное переднее колесо использует процесс цельной ковки с хорошей устойчивостью к давлению и высокой стойкостью к износу. Машина использует централизованную систему смазки, которая может обеспечить хорошую смазку широко распределенных точек смазки и достигнуть цели хорошей смазки, снижения износа и продления срока службы оборудования.
Преимущества сборочной установки для балок INHZJ, INTEGRAL
- Прочная конструкция: Компоненты свариваются с высокой прочностью и малым весом, а также проходят обработку для снятия напряжений с целью предотвращения деформации.
- Укажите выравнивание: Автоматическое выравнивание крыла и стенки осуществляется с помощью синхронной зажимной системы, которая также предотвращает раскачивание во время сборки.
- Повышенная долговечность: Цельная ковка главного трансмиссионного колеса повышает износостойкость и устойчивость к сжатию.
- Эффективность и безопасность: Позиционирование заготовок и другие связанные с этим процессы оптимизируются с помощью средств автоматизации, тем самым повышая общую эффективность и безопасность.
Техническия характеристики сборочной установки для балок INHZJ, INTEGRAL
| Модель установки | INHZJ1500 | INHZJ2000 |
| Высота стенки балки | 200 - 1500 мм | 200 - 1800 мм |
| Толщина стенки балки | 6 - 40 мм | 6 - 40 мм |
| Ширина полки балки | 200 - 800 мм | 200 - 1000 мм |
| Толщина полки балки | 6 - 40 мм | 6 - 40 мм |
| Длина заготовки | 4000 - 15000 мм | |
| Скорость сборки | 0.5 - 6 м/мин | |
| Общая мощность | 5.5 кВт (два сварочных аппарата не входят в комплект) |
