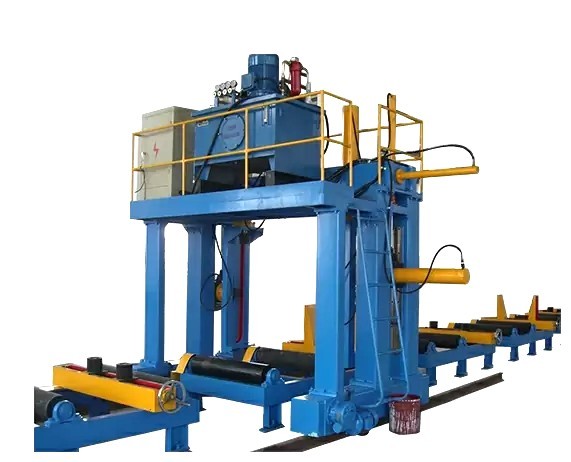

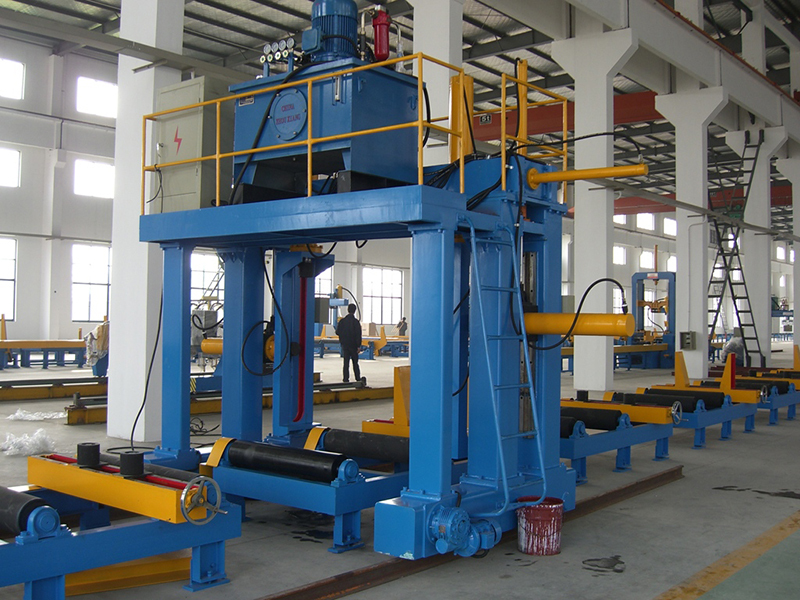

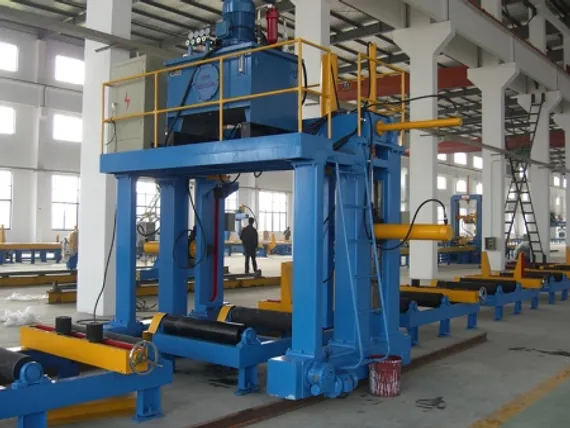

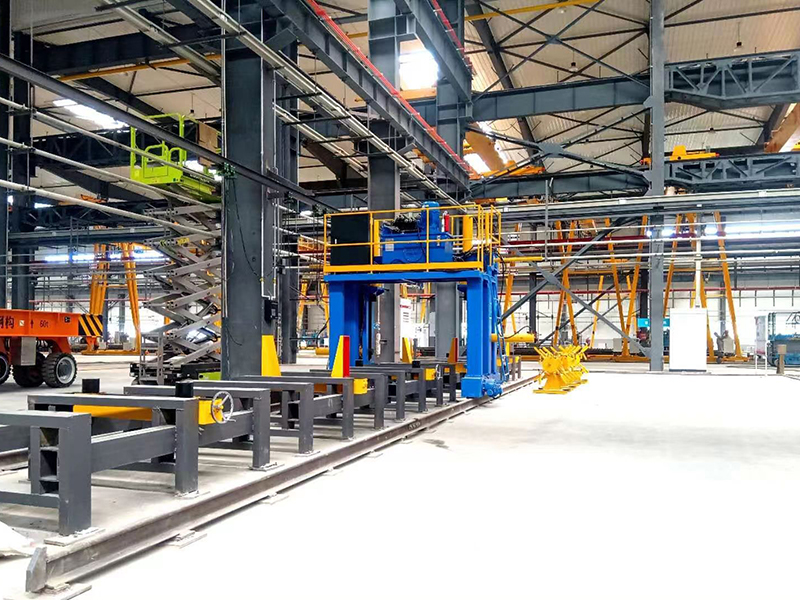

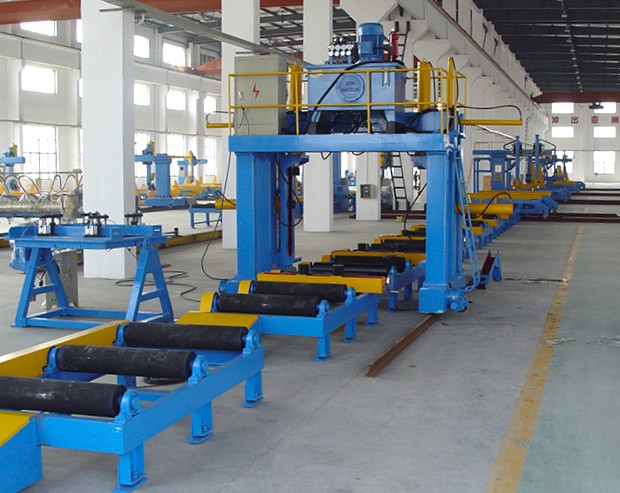

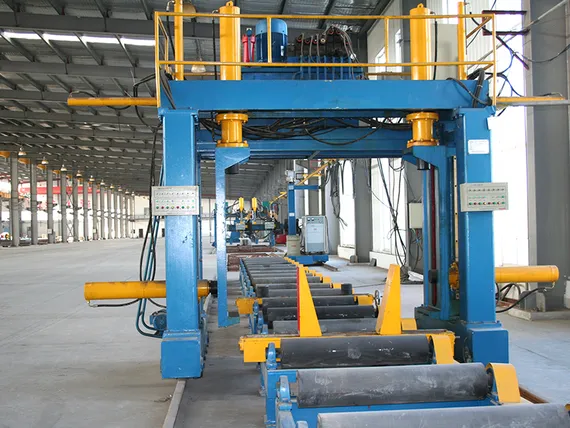

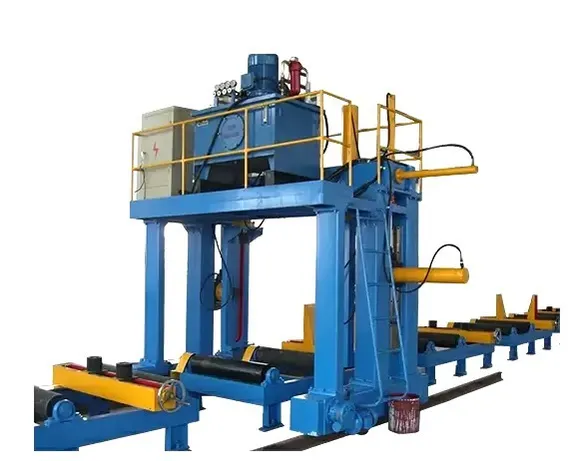

Автоматическая установка для сборки коробчатных балок используется в составе автоматизированной производственной линии для обеспечения этапа автоматической сборки заготовки балок для дальнейшей сварки и обработки. Установка состоит из главной машины, роликового конвейера, устройства центрирования, устройства позиционирования, гидравлической системы и электрической шкафа управления.

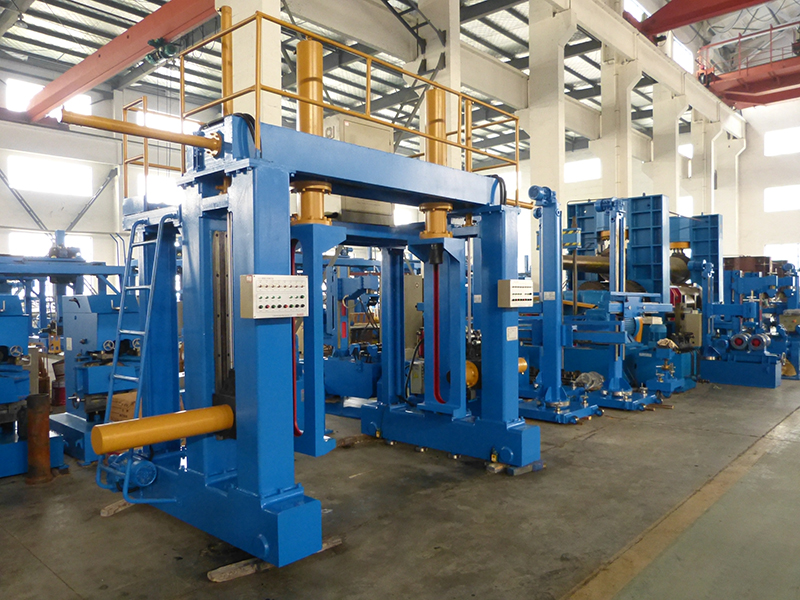

Два подвижных вылета имеют по одному мотор-редуктору, приводящему в движение четыре колеса, образующие двойную систему привода и обеспечивающие стабильную работу. Гидравлическая система обеспечивает зажим детали с большой силой. Плавающие верхний и нижний зажимной масляный цилиндр исключают передачу силы зажима детали на конвейер, что защищает конвейера от повреждения.

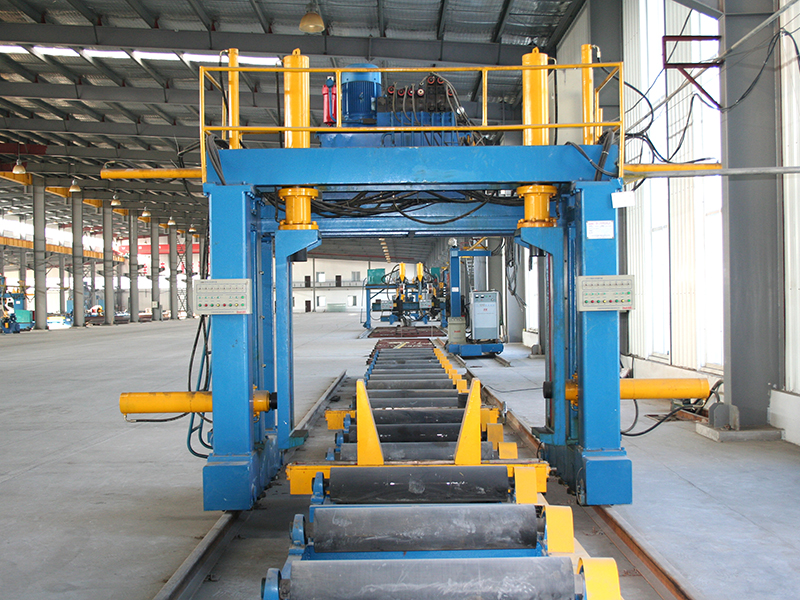

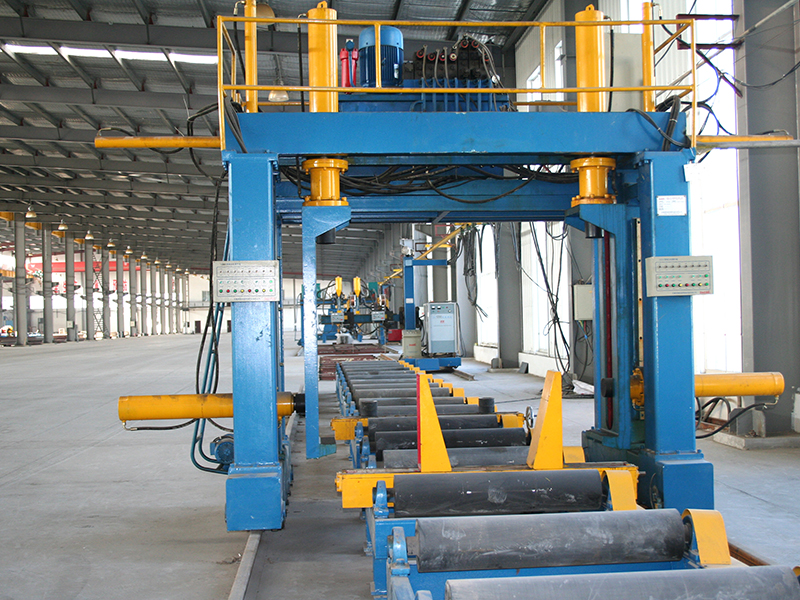

Устройство центрирования и позиционирования имеют по одной группе из 3 штук для каждого, установленных в шахматном порядке на роликовом конвейере, что позволяет осуществлять точное позиционирование и центрирование детали. Электрический шкаф управления устанавливается на платформе, два операционных шкафа устанавливаются на двух сторонах колонны. Они размещены отдельно, что удобно для эксплуатации.
Техническия характеристики сборочной установки INUZJ, INTEGRAL
| Модель | INUZJ12 |
| Размер секции | 300 × 300 мм 2 - 1200 × 1200 мм2 |
| Длина заготовки | 4000 - 15000 мм |
| Толщина заготовки | 20 - 80 мм |
| Максимальная грузоподъемность | 20 т |
| Скорость перемещения рамы | 4-6 м/мин |
| Давление гидросистемы | 14 МПа |
| Максимальное рабочее давление левого и правого масляного цилиндра | 15 т |
| Максимальное давление верхнего масляного цилиндра | 30 т |
| Максимальный ход левого и правого масляного цилиндра | 800 мм |
| Максимальный ход верхнего масляного цилиндра | 900 мм |
| Мощность двигателя перемещения | 0,85 / 1,1 кВт × 2 |
| Мощность двигателя насосной станции | 11 кВт |
| Мощность двигателя роликового конвейера (отдельная машина без роликового конвейера) | 2,2 кВт |
| Скорость транспортировки роликового конвейера | 9,3 м/мин |
