Описание

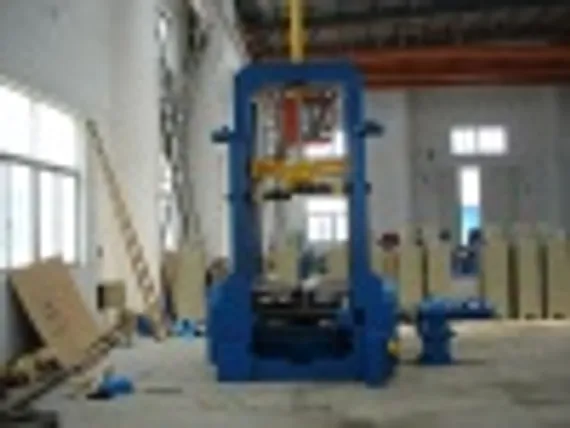

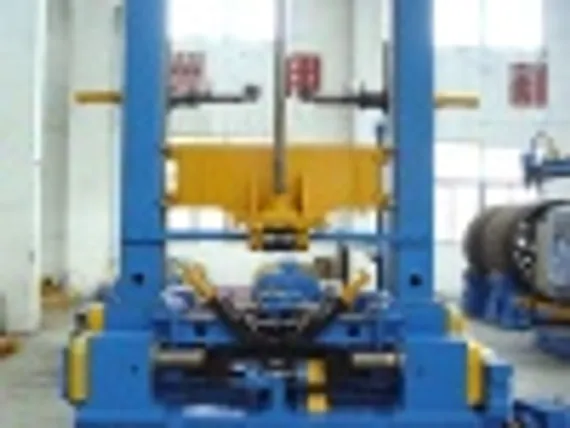

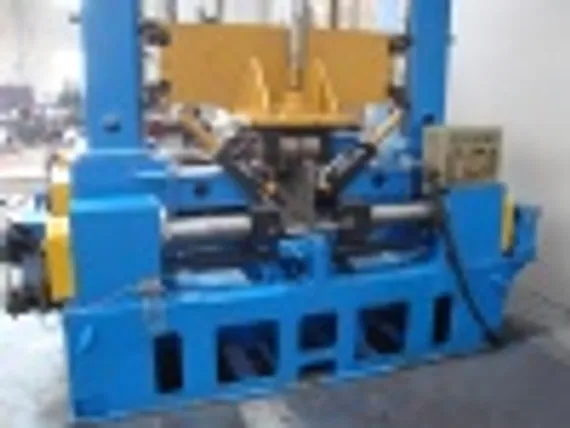

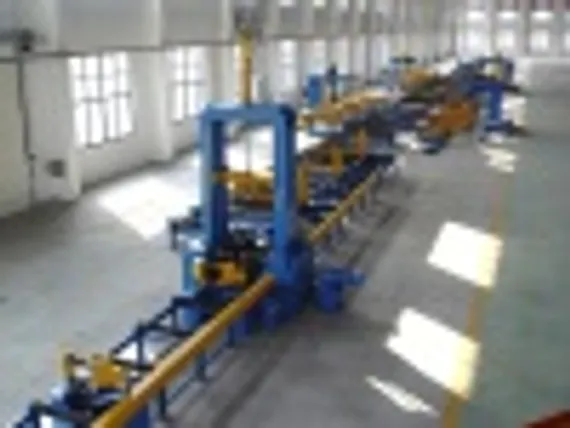

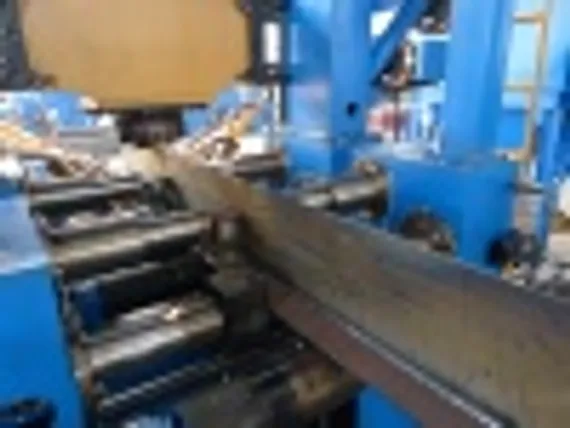

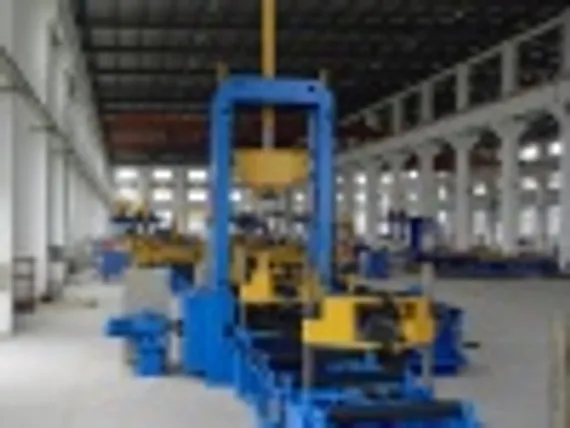

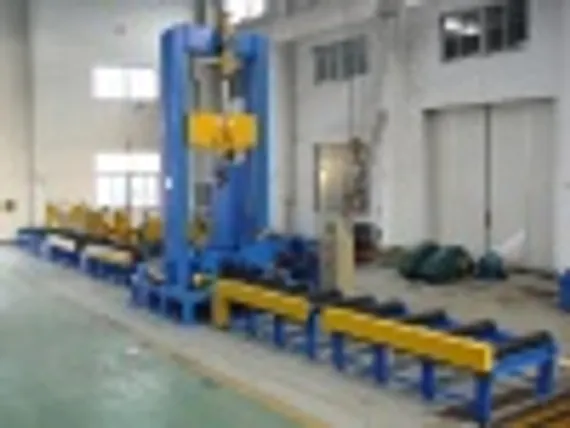

Автоматическая установка для сборки сверхпрочных двутавровых балок используется в составе автоматизированной производственной линии для обеспечения этапа автоматической сборки заготовки балок для дальнейшей сварки и обработки.

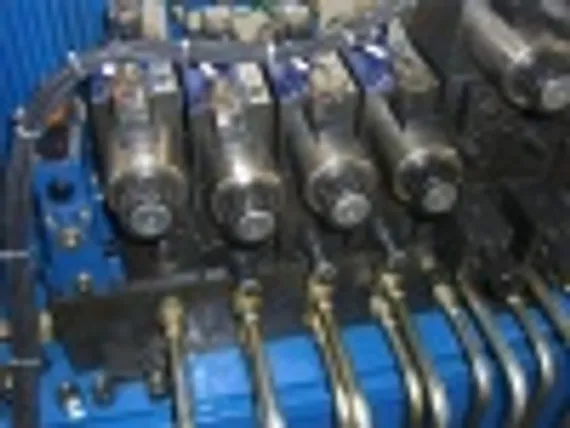

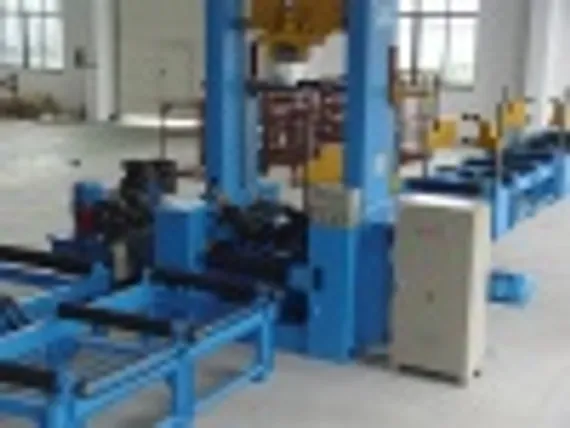

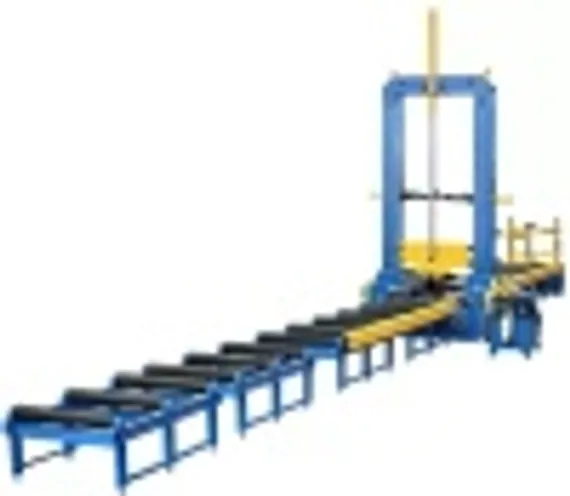

Установка состоит из основной машины, коробки для перетаскивания, входного роликового конвейера, выходного роликового конвейера, электрического блока управления, рабочего блока, гидравлического насоса. Сборочная машина совместима с высокопроизводительной линией по производству двутавровых балок, в которую, кроме сборочной машины, должна быть добавлена одна группа из опрокидывающих на 90° машин.

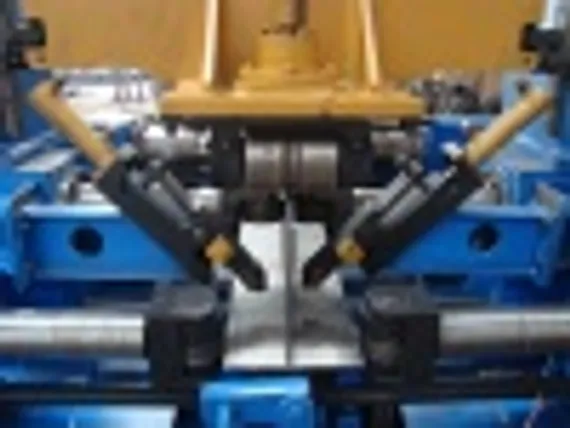

Данная установка может производить балки большего размера в соответствии с требованиями клиентов, максимальная высота стенки балки может достигать 3 метров. Автоматическое центрирование стенки и полки осуществляется гидравлическим мотором и зубчатым колесом, обладает высокой точностью центрирования и хорошей удерживающей способностью. Машина оснащена вспомогательным устройством для поддержки больших полок.
Материал прессового, направляющего и основного переднего колес - 40Cr, поверхность подвергается процессу высокочастотного закаливания, что обеспечивает преимущества хорошей стойкости к износу и длительного срока службы. Основное переднее колесо использует процесс цельной ковки с хорошей устойчивостью к давлению и высокой стойкостью к износу. Машина использует централизованную систему смазки, которая может обеспечить хорошую смазку широко распределенных точек смазки и достигнуть цели хорошей смазки, снижения износа и продления срока службы оборудования.
Преимущества сборочной установки для балок, INTEGRAL
- Тяжелая сборочная машина сохраняет функцию легкой машины, которая может автоматически центрировать и удерживать, чтобы сделать работу более удобной.
- Механизм автоматического центрирования сборочной машины для тяжелых условий эксплуатации оснащен приводом от гидравлического двигателя и зубчатой передачей, что позволяет решить проблему нехватки рабочей нагрузки. Один ход масляного цилиндра ограничен, а цепь легко удлиняется. Повышение надежности работы машины.
- Сверхмощная сборочная машина может обрабатывать двутавровую балку гораздо большего размера в соответствии с требованиями заказчика.
Техническия характеристики сборочной установки для балок, INTEGRAL
| Высота стенки балки | 200 - 3000 мм |
| Толщина стенки балки | 6 - 70 мм |
| Ширина полки балки | 200 - 1000 мм |
| Толщина полки балки | 6 - 80 мм |
| Длина заготовки | 6000 - 15000 мм (другая по запросу) |
| Скорость сборки | 0.65 - 6.5 м/мин |
| Общая мощность | 11 кВт (два сварочных аппарата не входят в комплект) |
